30 may 2006

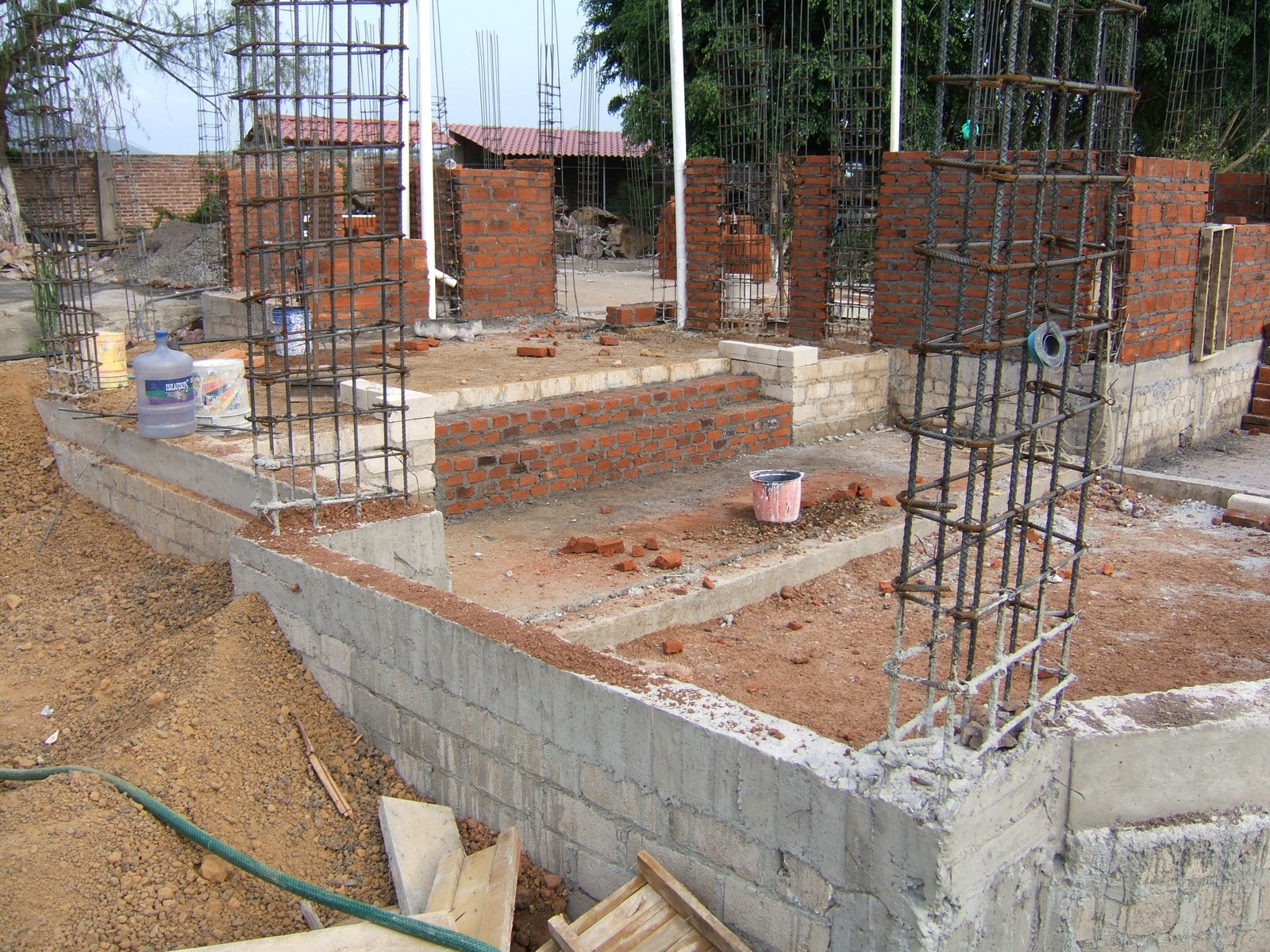

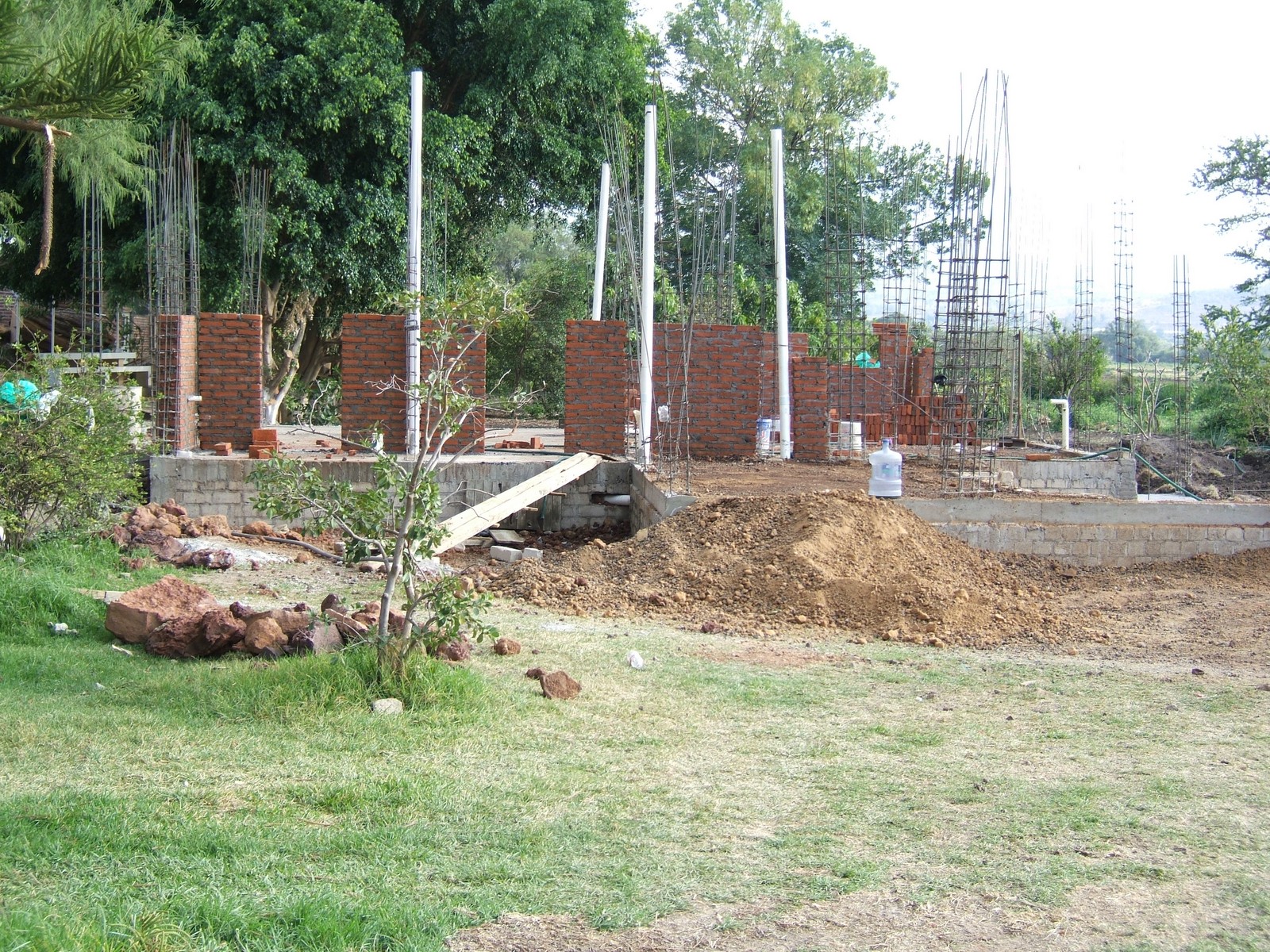

Están Construyendo los Muros de la Casa

Una perspectiva general mostrando que se han construido más paredes de la casa. Después se cubrirán todas las paredes, dentro y afuera, con cerca de 2cm de enjarre.

31 may 2006

Escalones de la Estancia y Muros de la Casa

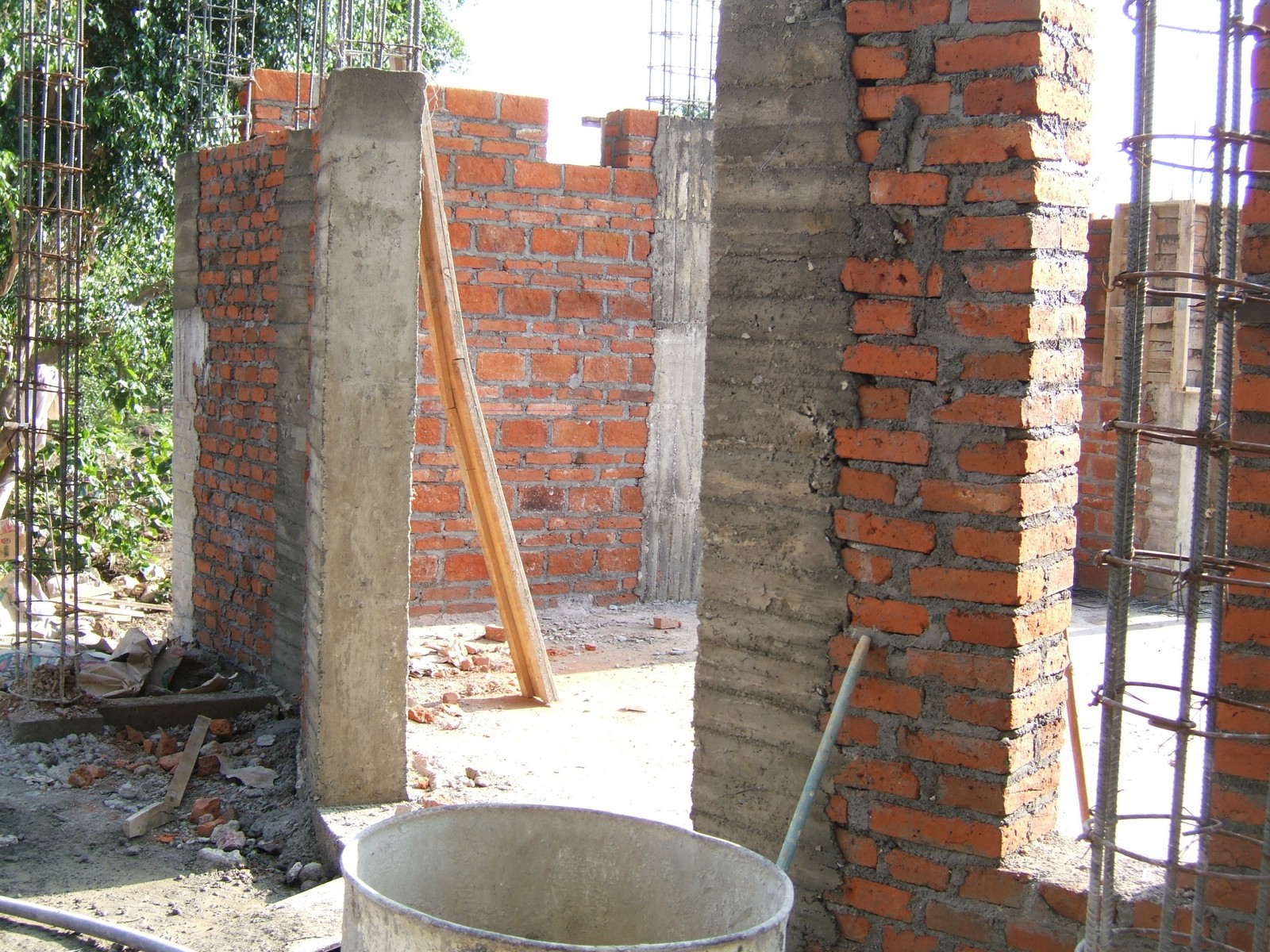

Los escalones en la estancia, con más paredes de la casa.

31 may 2006

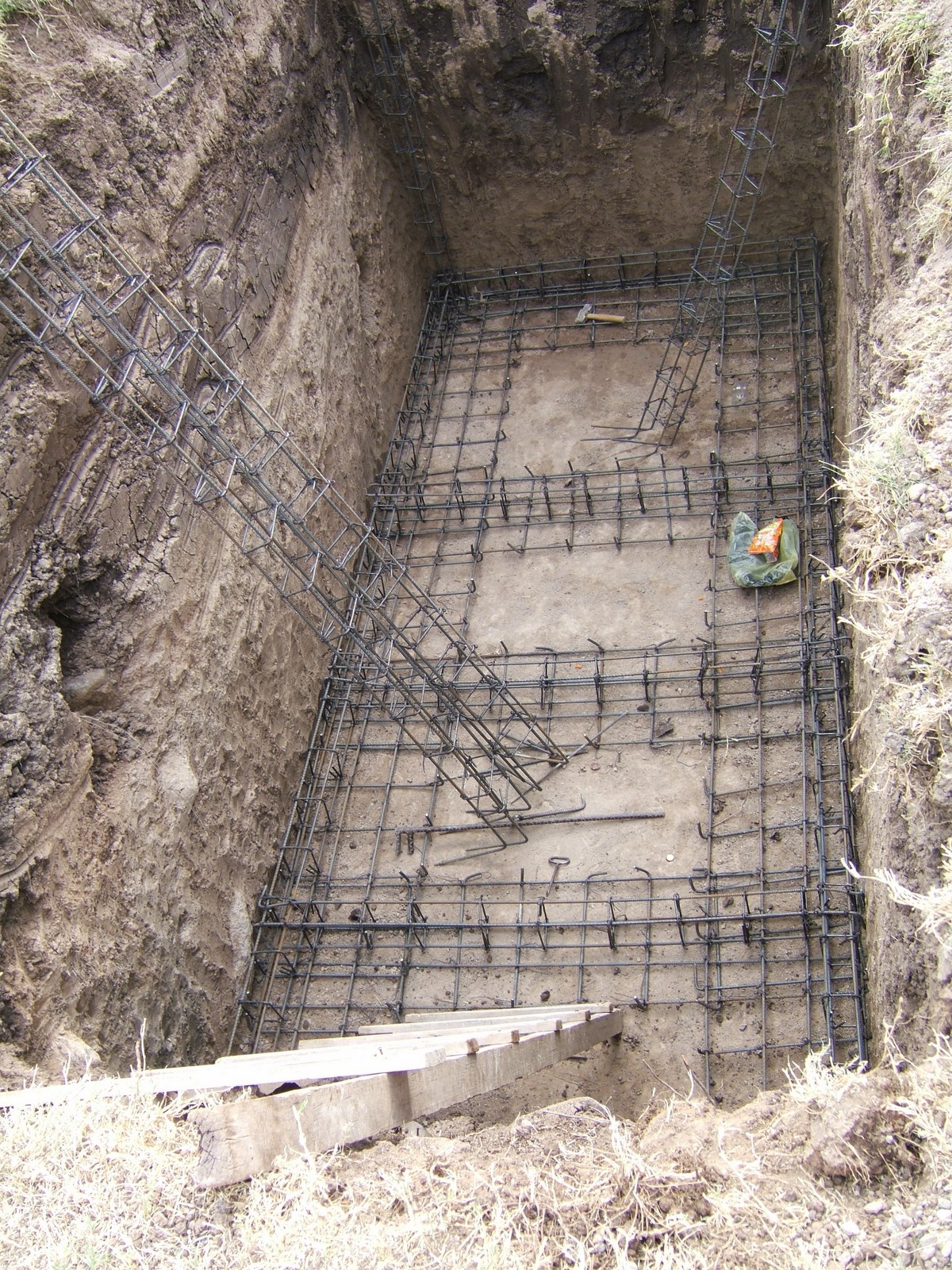

Comienzo de la Fosa Séptica

La base de la fosa séptica, que tiene una profundidad de 2.5 metros.

31 may 2006

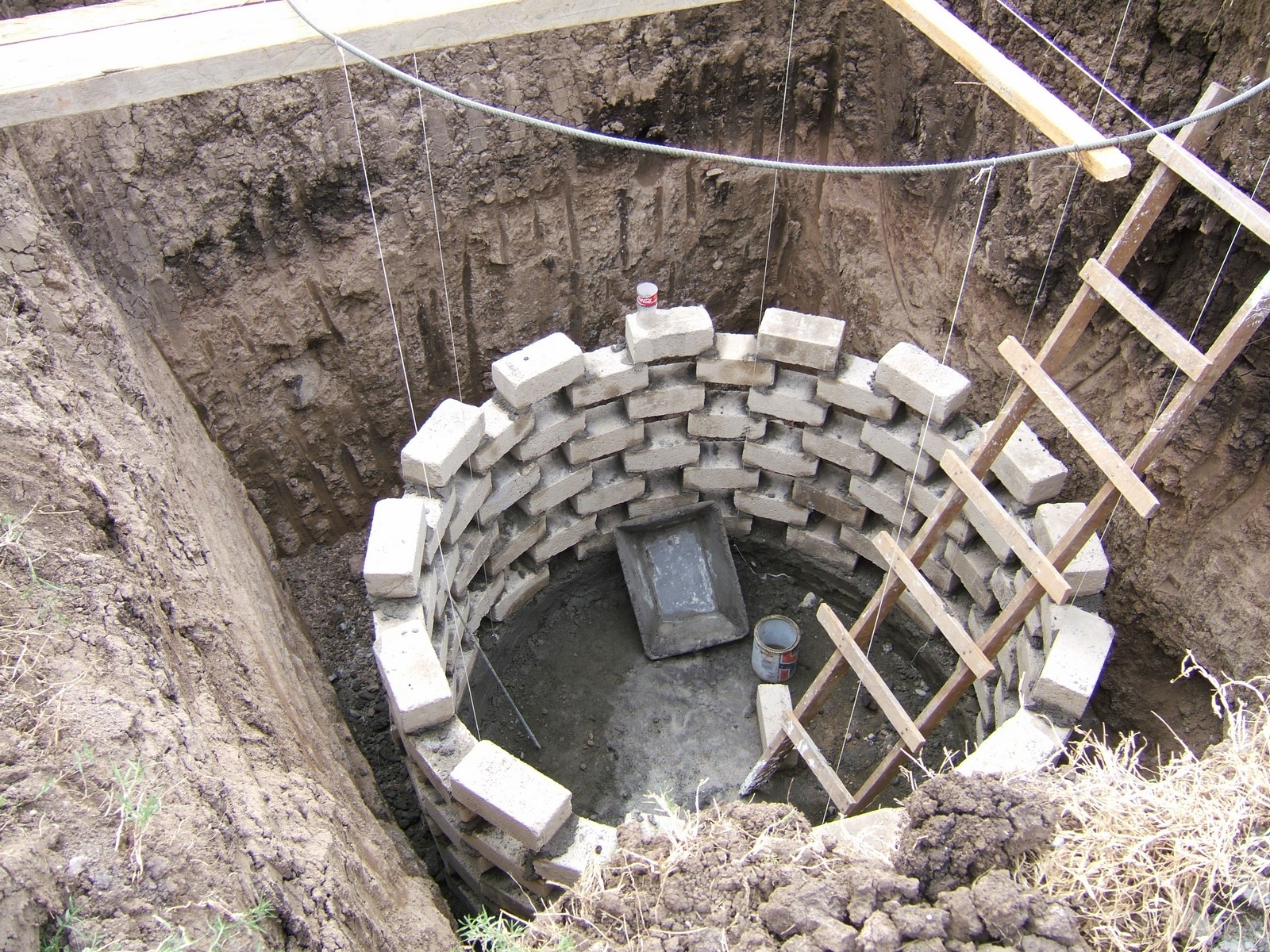

Comienzo del Pozo Pluvial

La base del pozo pluvial, que también tiene una profundidad de 2.5 metros.

02 jun 2006

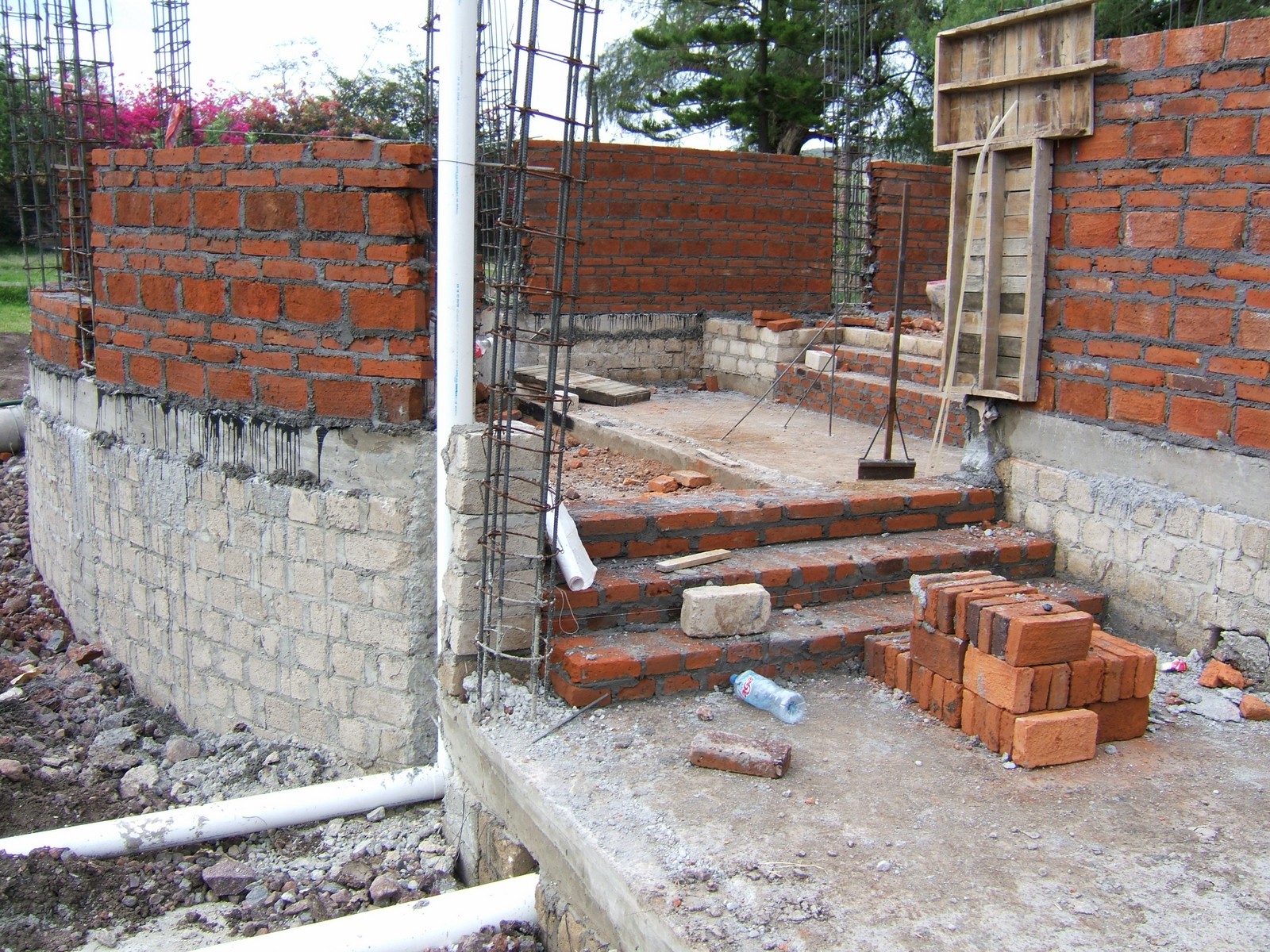

Escalones fuera de la Estancia

Los escalones de la estancia al patio cubierto. Todas las paredes exteriores aquí tienen un espesor 3/2 lo que es normal (ancho de un tabique y alto de un tabique). Como se puede ver, se usa otra mano de chapopote entre la cimentación y las paredes de tabique.

05 jun 2006

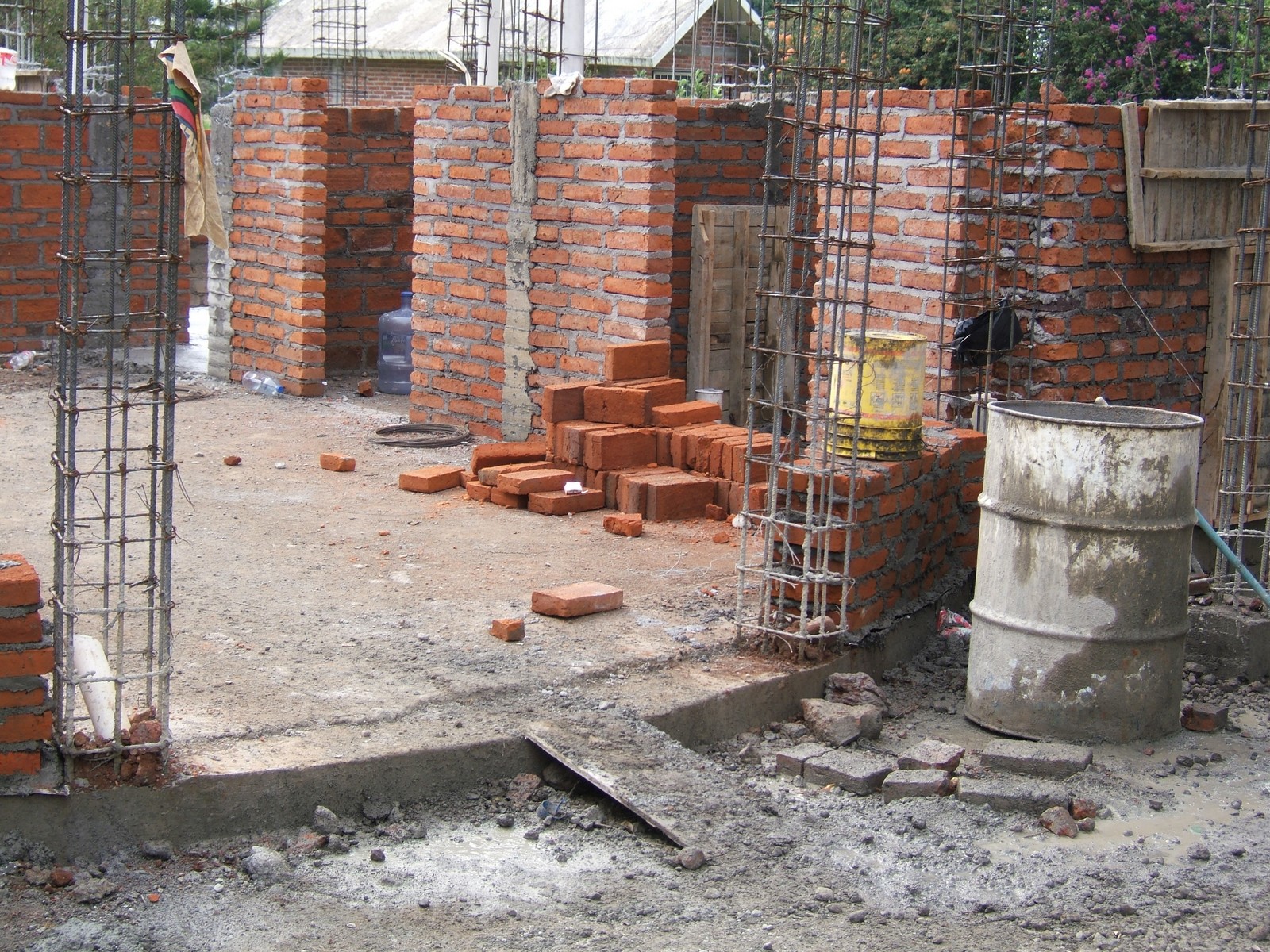

Muros Curvos a la Entrada

La entrada curva; las paredes del frente tienen espesor doble (largo de un tabique).

06 jun 2006

Vista General de la Parte de los Muros Construídos

Otra perspectiva general mostrando las paredes cerca del nivel de las ventanas de abajo.

07 jun 2006

Drenaje a la Fosa Séptica y al Pozo Pluvial

El drenaje para el pozo pluvial y la fosa séptica.

08 jun 2006

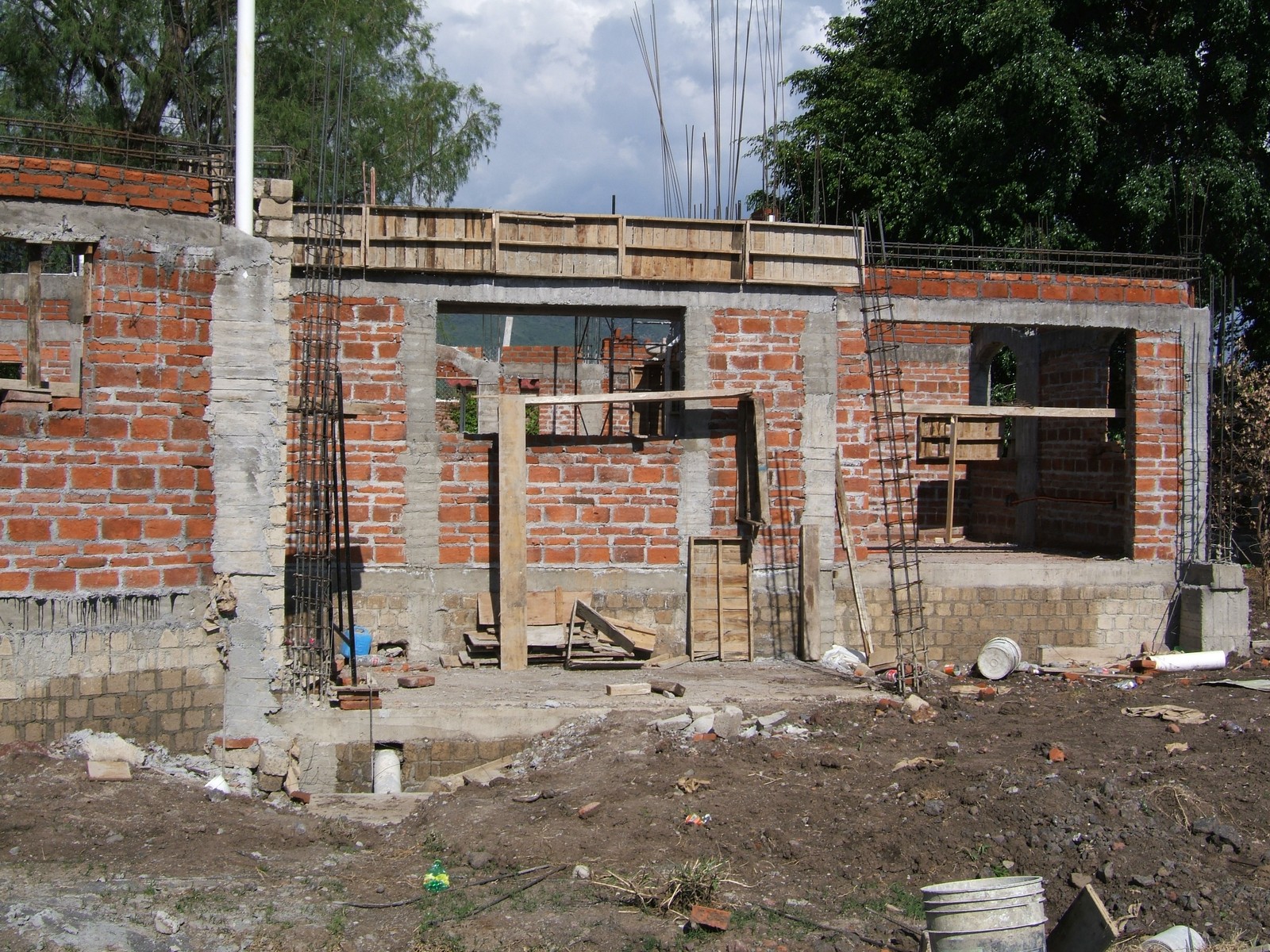

Entrada Principal con Paredes Construídas a 2.1m.

La entrada, mostrando que se han construido las paredes para tener una altura de 2.1 metros; esta es la altura de arriba de la mayoría de las ventanas donde se pondrán dalas. Una excepción es a la izquierda del recibidor; aquí las paredes tienen más altura con ventanas escalonadas por las escaleras.

08 jun 2006

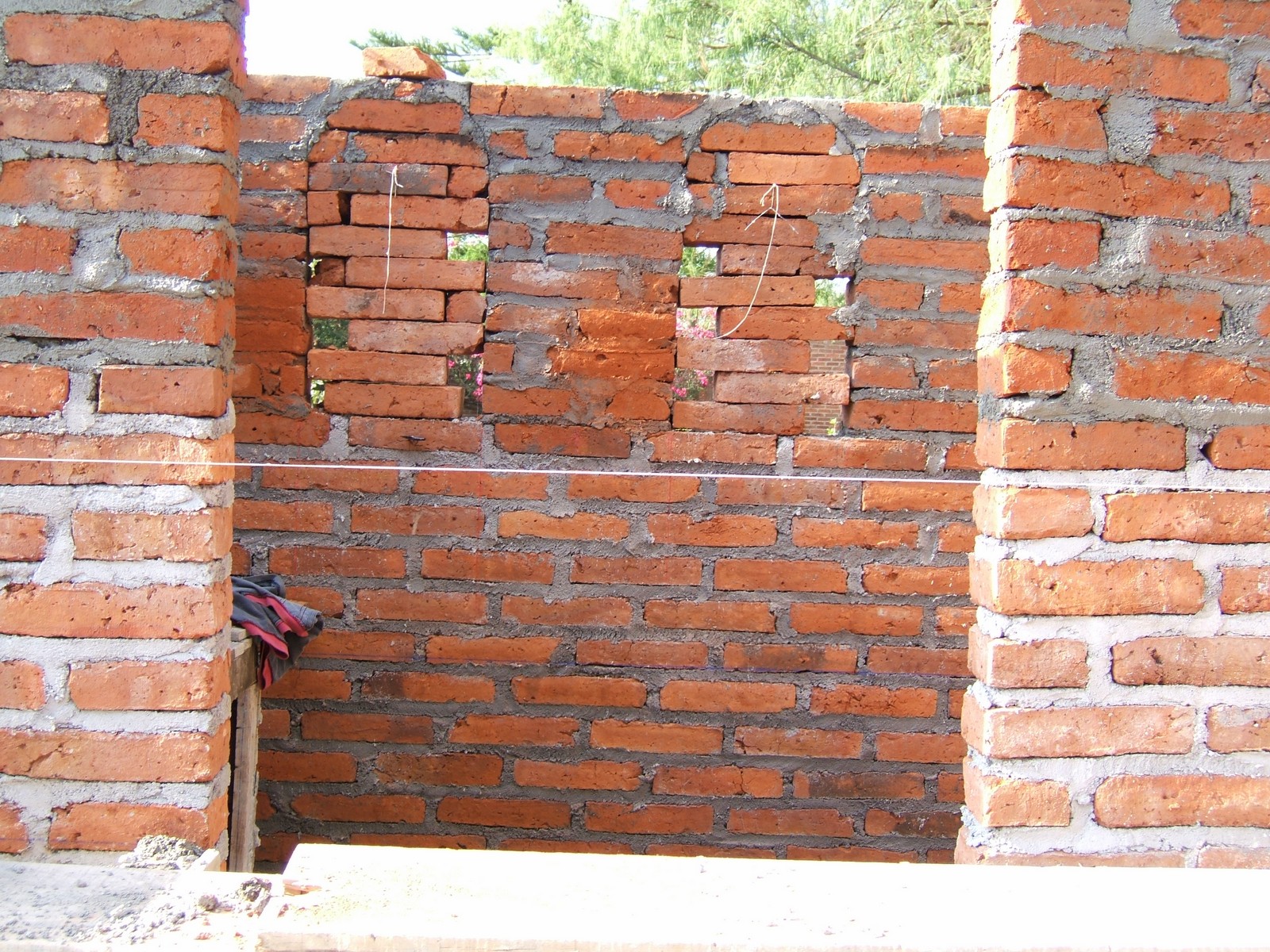

Construir de los Arcos en el Medio Baño

El construir de las dos ventanas en forma de arco en el medio baño.

08 jun 2006

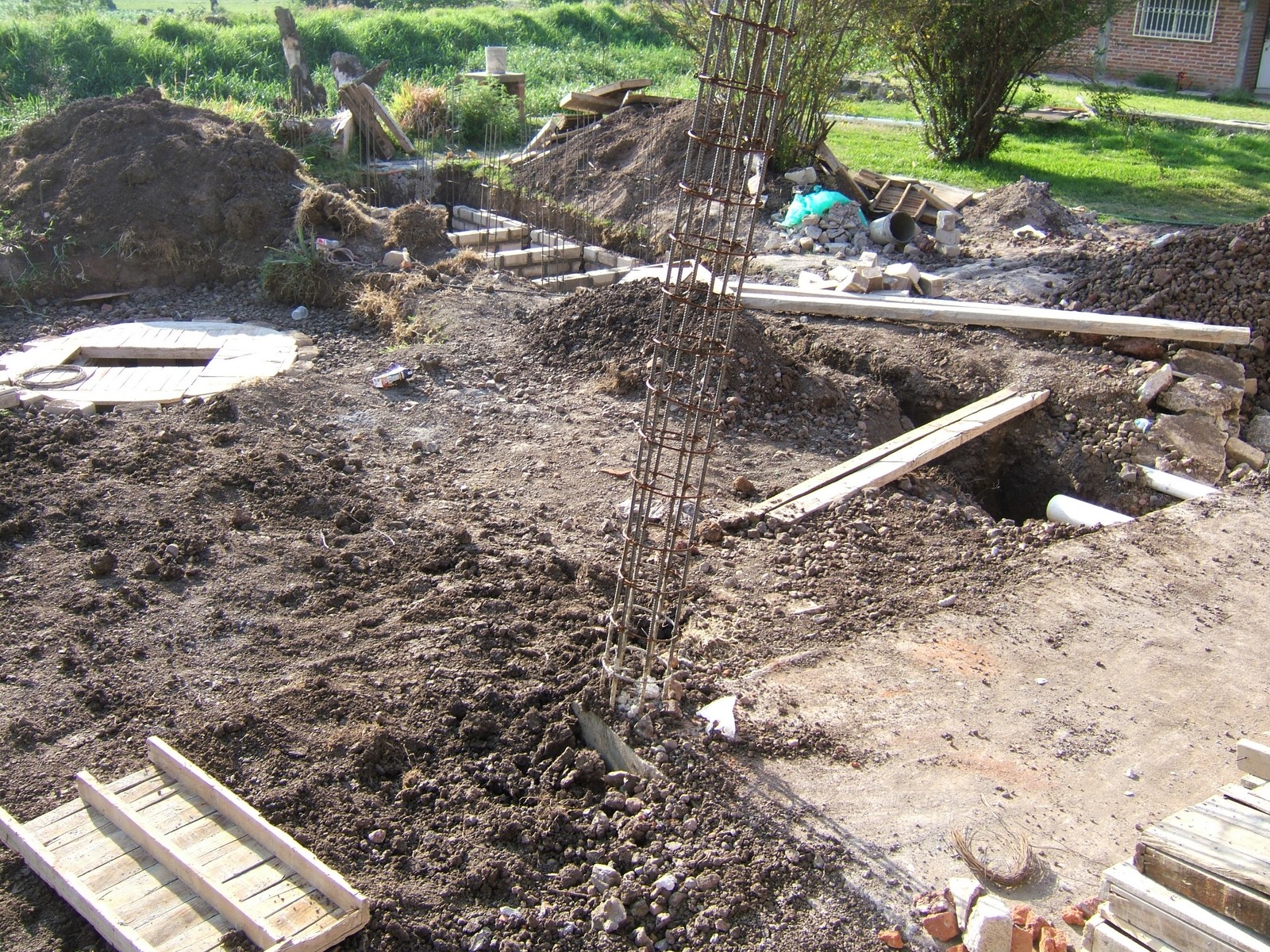

Tapa de Concreto en el Pozo Pluvial

La tapa de concreto que se ha aplicado al pozo pluvial.

08 jun 2006

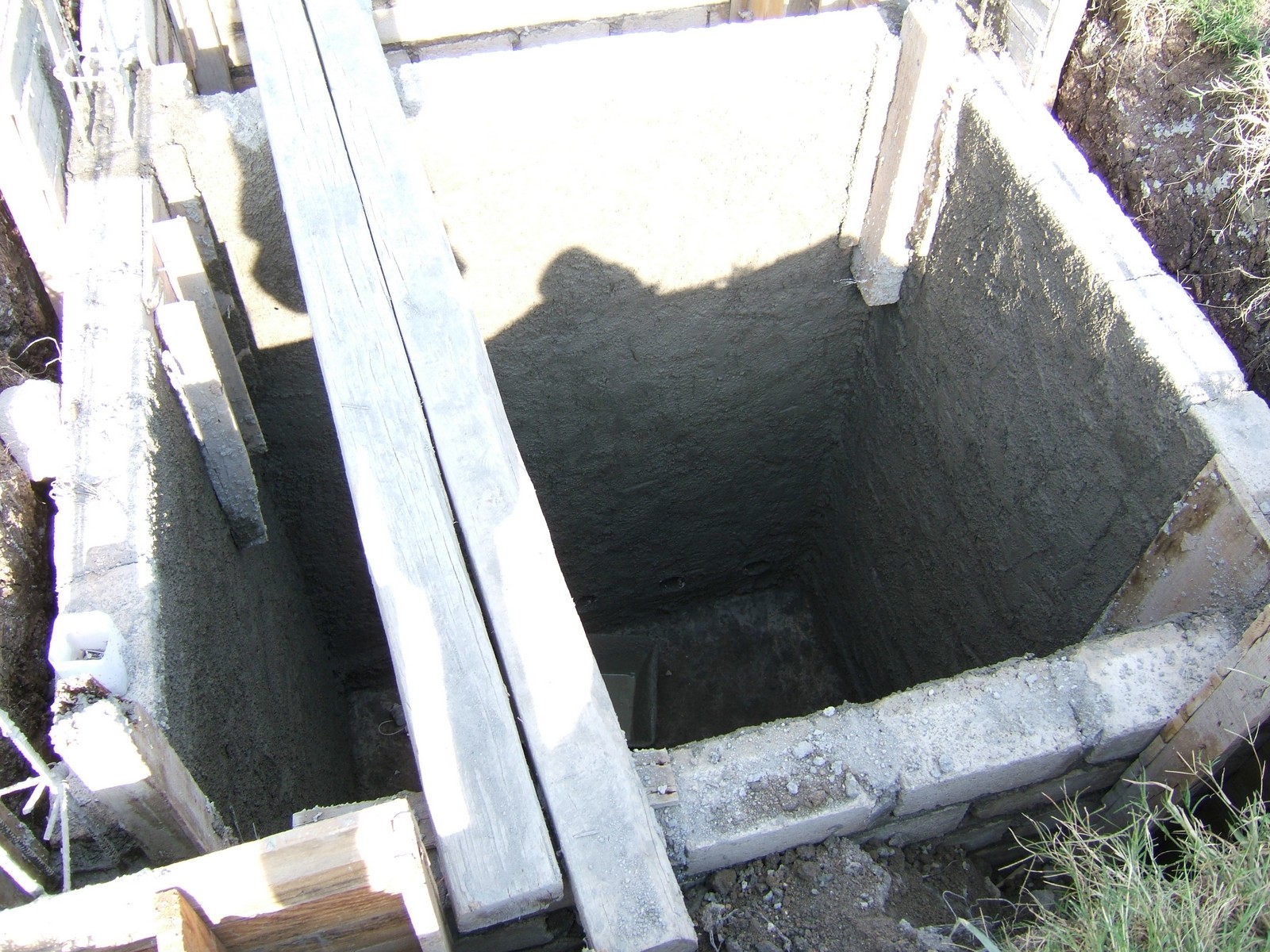

Cámara de la Fosa Séptica

Una de las cuatro cámaras de la fosa séptica con cemento aplicado sobre las paredes. Cada cámara tiene profundidad de 2.2 metros y ancho de 1.7 metros. El largo de cada cámara es de 1 metro, menos la que está más cerca del canal que tiene largo de 1.5 metros. La capacidad es cerca de 17,000L y el vertido al canal debería ser agua muy limpia.

12 jun 2006

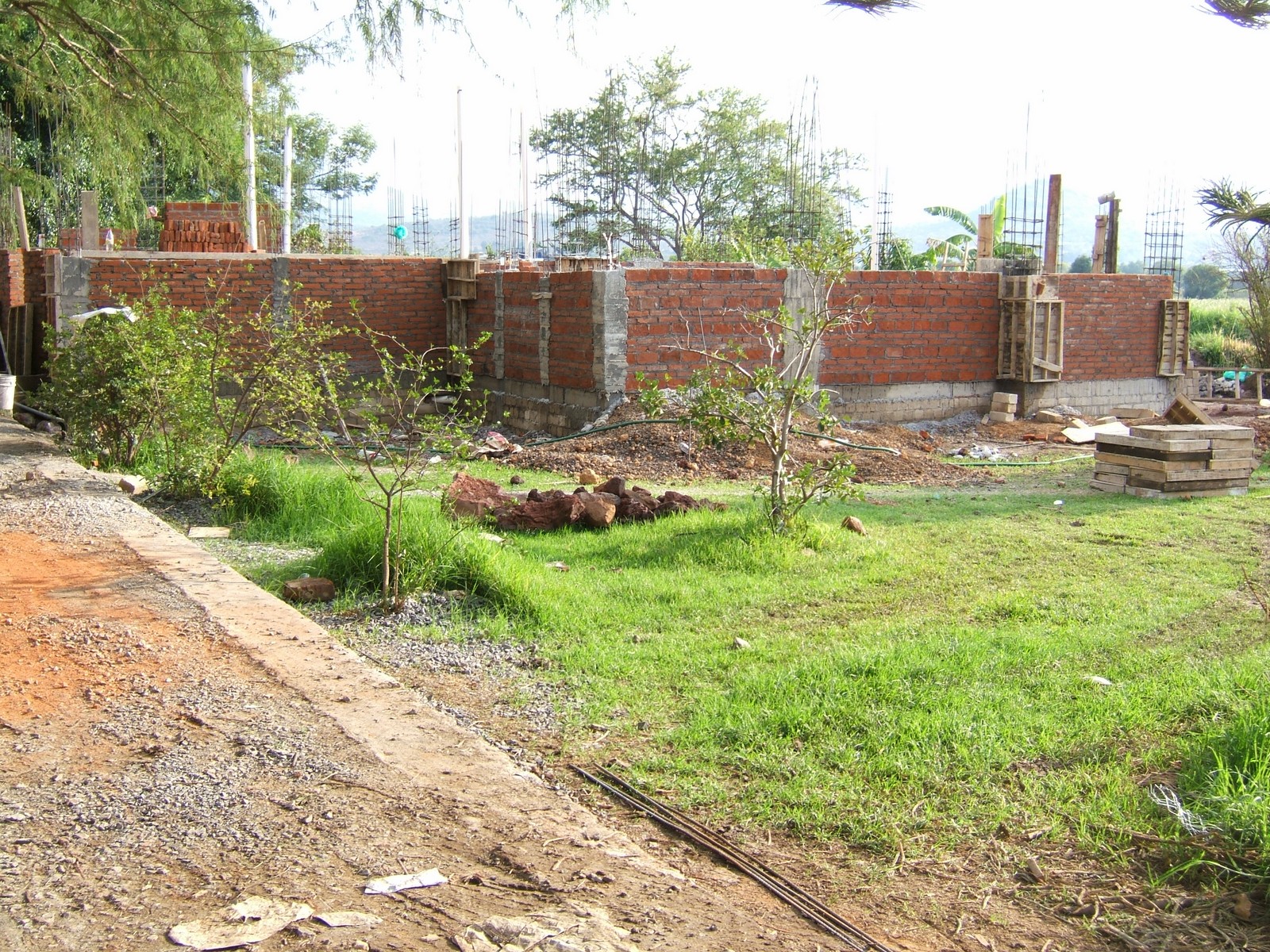

Vista General desde el otro lado del Canal

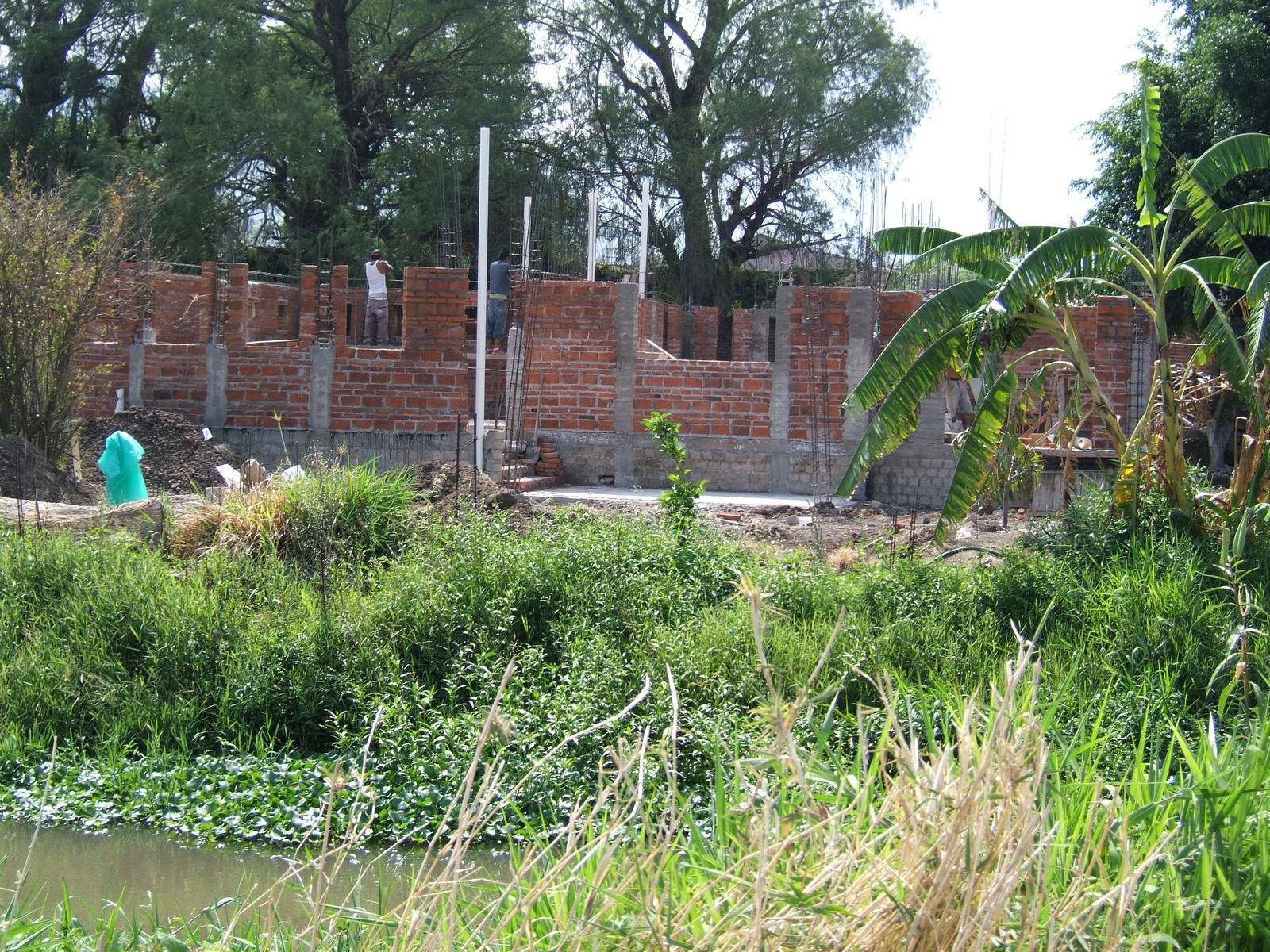

Una vista de la construcción del otro lado del canal.

12 jun 2006

Dalas Atravesadas por el Medio Baño

Dalas en el medio baño que tienen una altura de 2.1metros.

12 jun 2006

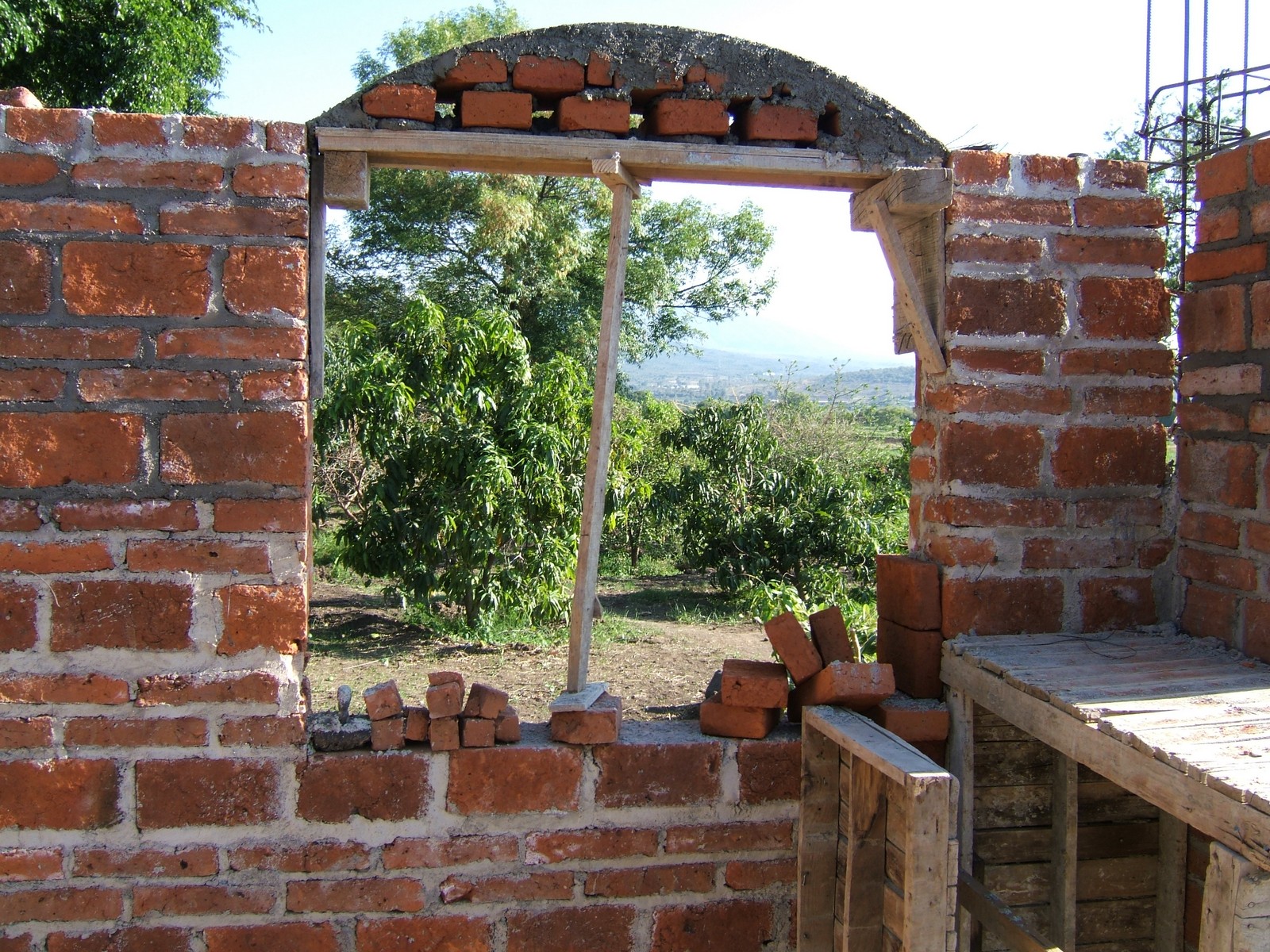

Construír del Arco en la Sala Familiar

Uno de los dos arcos de las ventanas en la sala familiar que se están construyendo.

12 jun 2006

Dalas Vertidas en la Estancia

Moldes encima de los arcos de las ventanas en el fondo de la estancia contienen concreto para las dalas.

14 jun 2006

Arcos de las Ventanas en la Estancia

Los arcos terminados de las ventanas en el fondo de la estancia.

14 jun 2006

Construír de los Arcos de las Puertas

El construir de los arcos encima de las puertas de la estancia y la sala familiar.

15 jun 2006

El Construír del Arco de la Puerta de Entrada

La puerta formada con arcos con la dala arriba; esta puerta también está curvada hacía afuera.

16 jun 2006

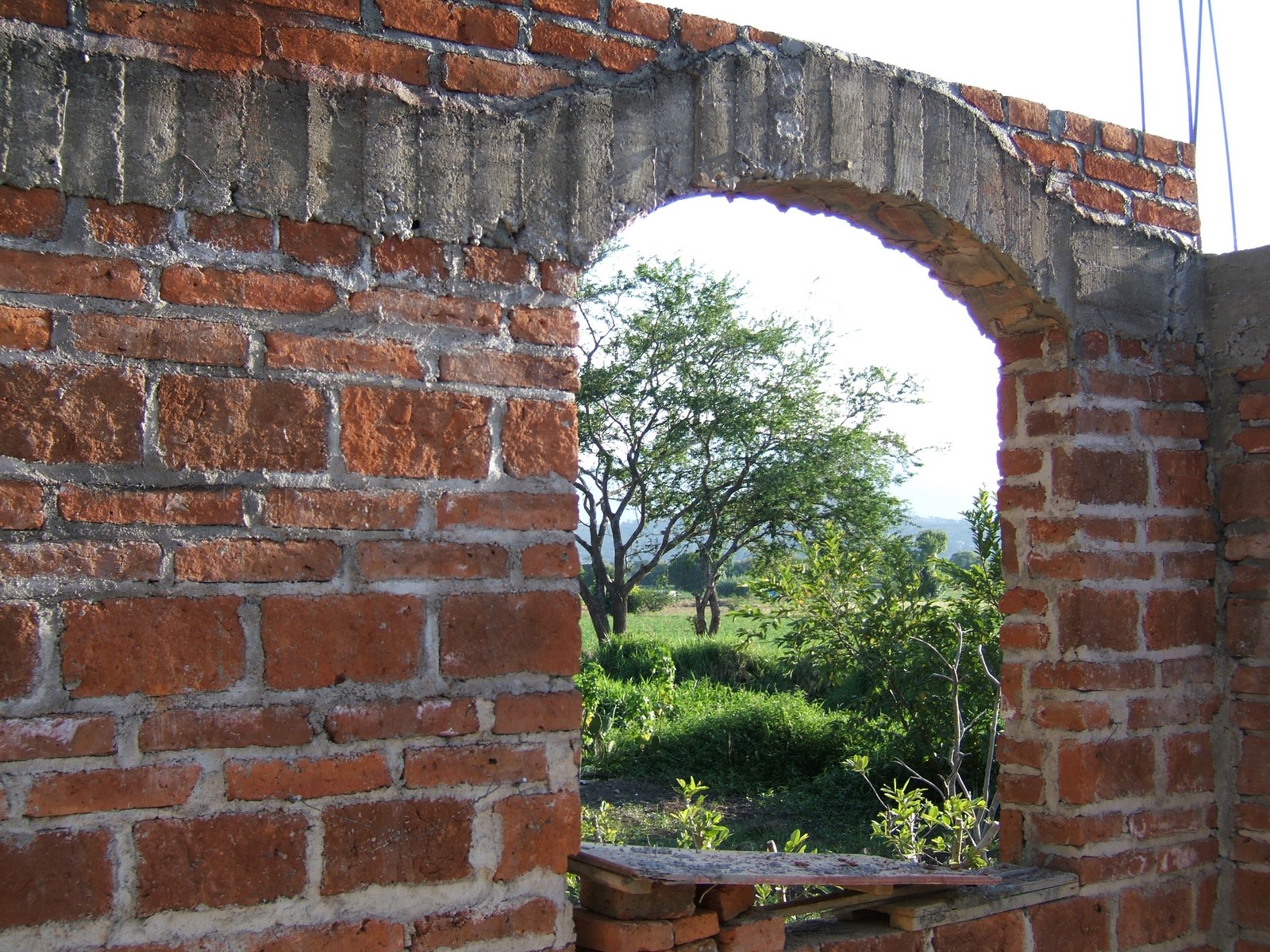

Arco Terminado de la Ventana en la Sala Familiar

Un arco terminado de una ventana en la sala familiar.

16 jun 2006

Dalas por el Recibidor

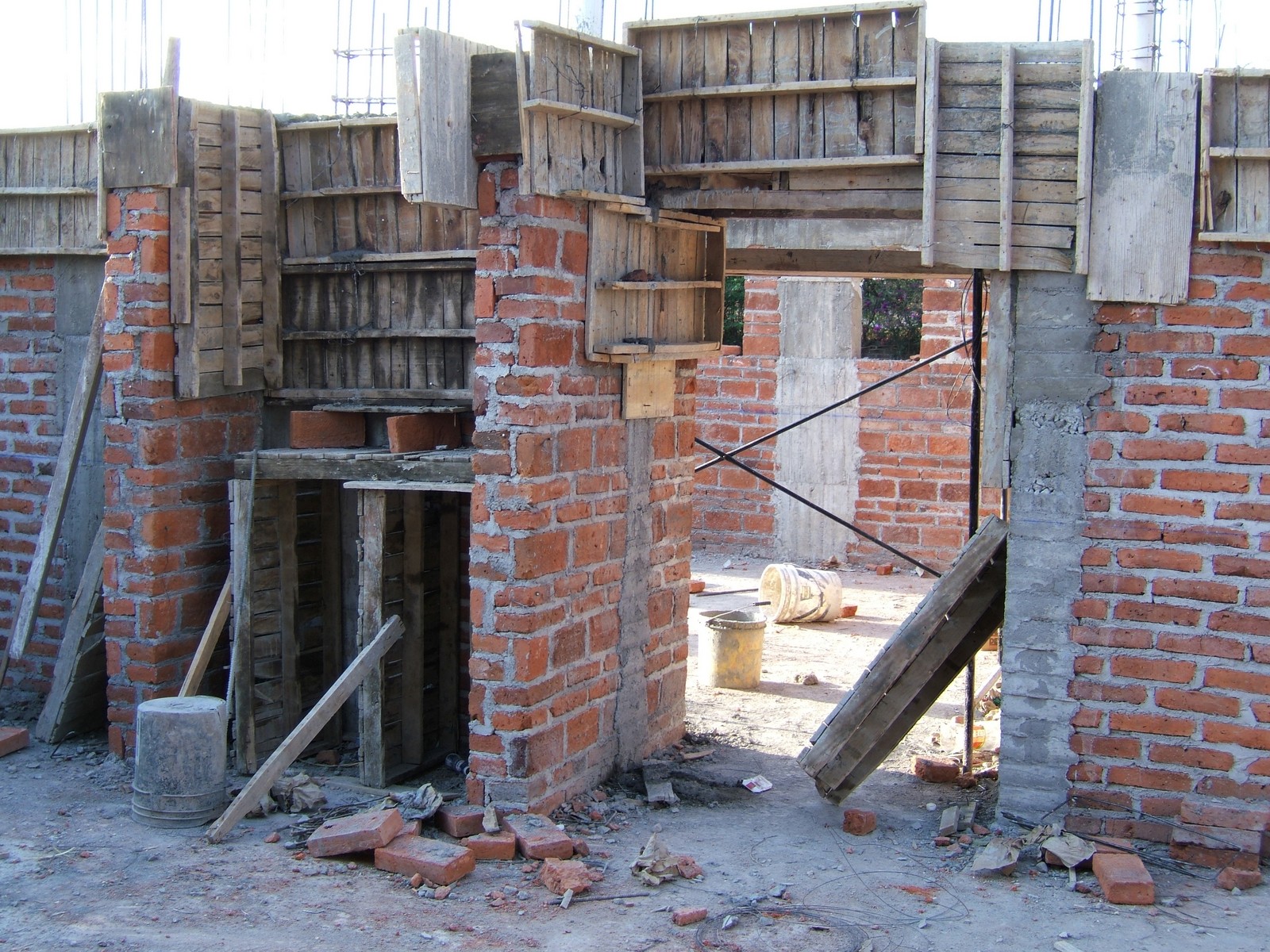

Una vista del recibidor de los refuerzos que se están construyendo.

18 jun 2006

Fosa Séptica Cubierta

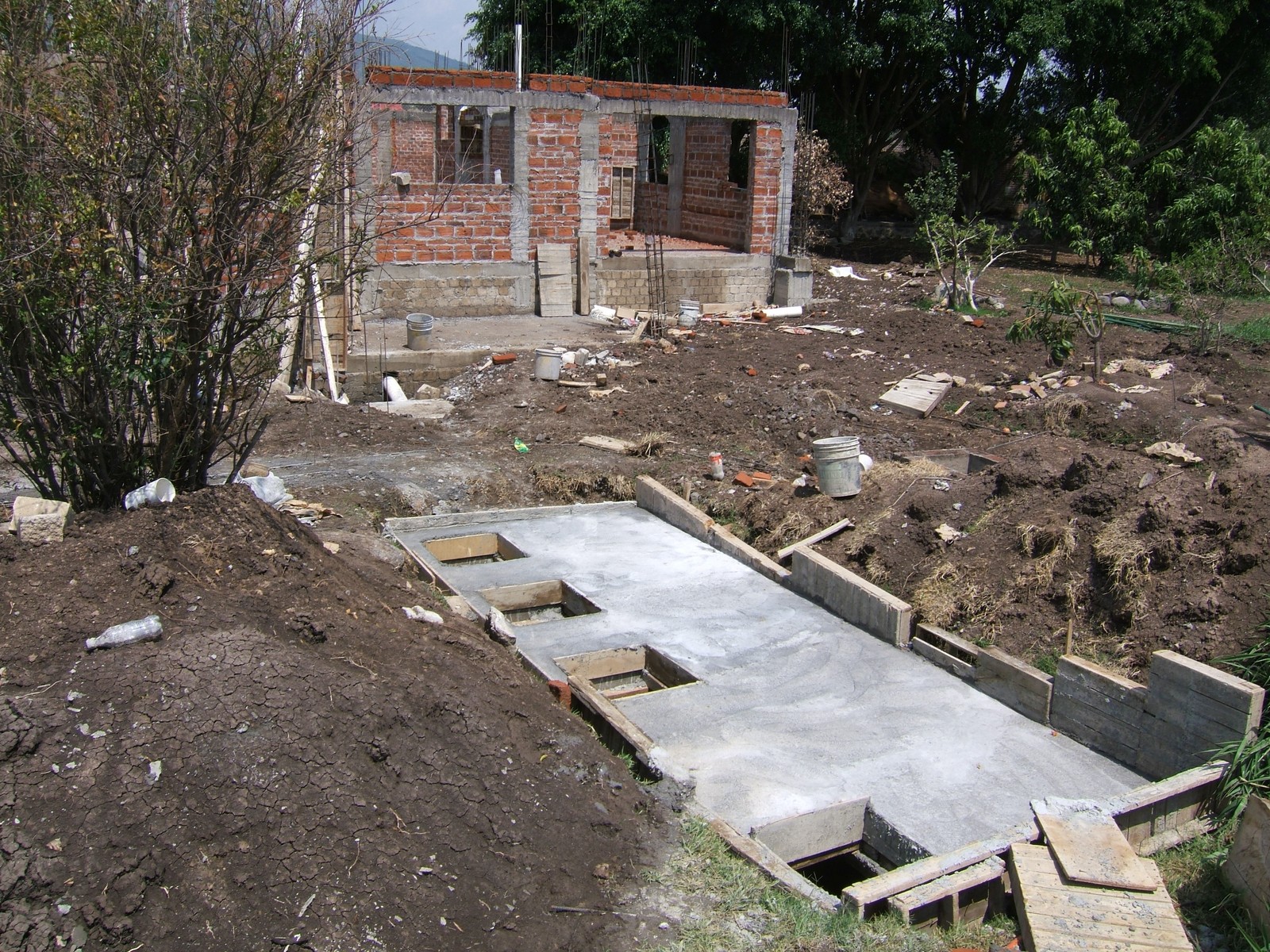

La fosa séptica cubierta, con la cocina y la sala familiar en el fondo. Actualmente las paredes de la casa tienen un altura de 2.5 metros; con una dala que tiene una altura de 20cm, que dará una altura de 2.7 metros.

21 jun 2006

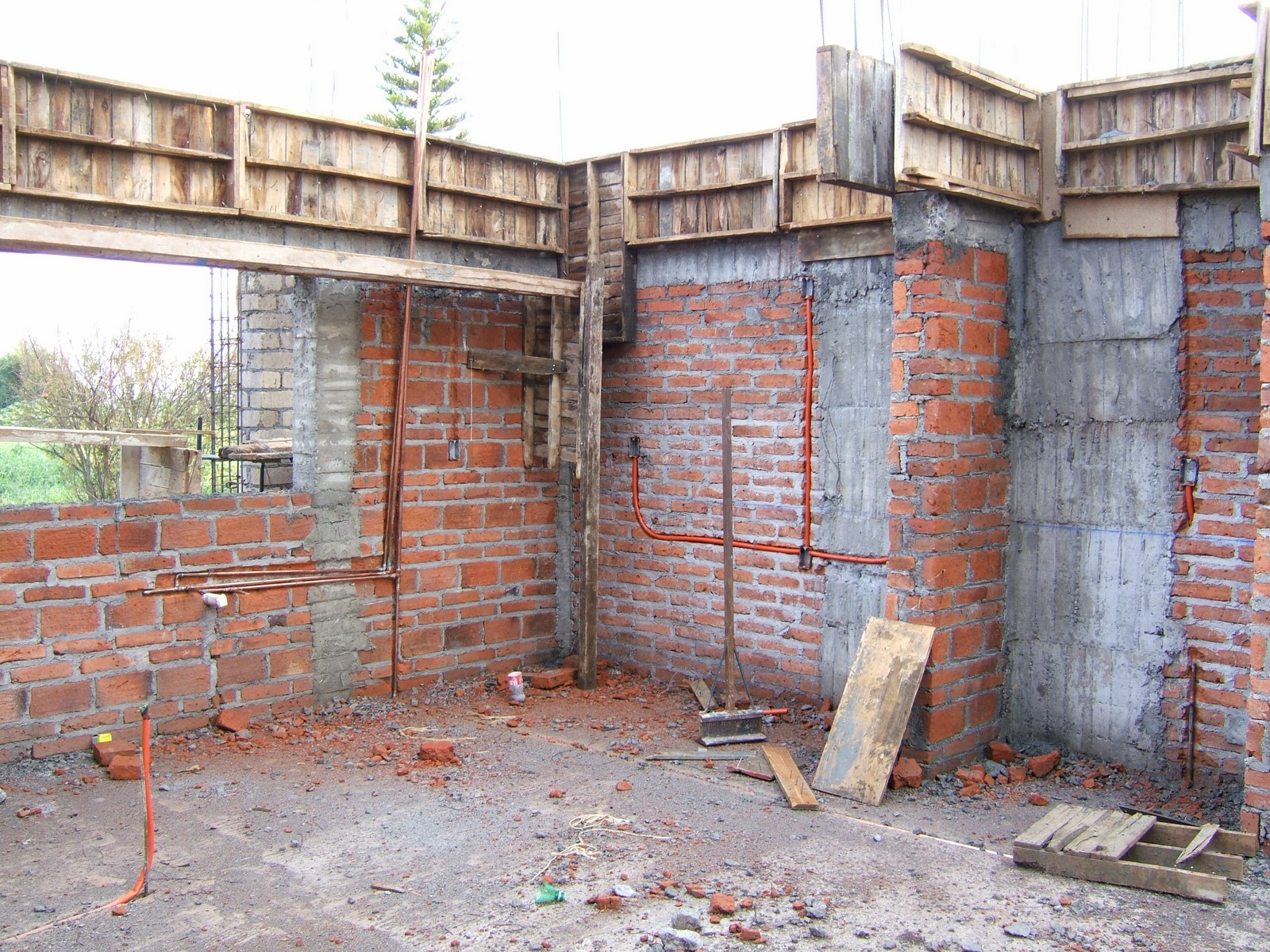

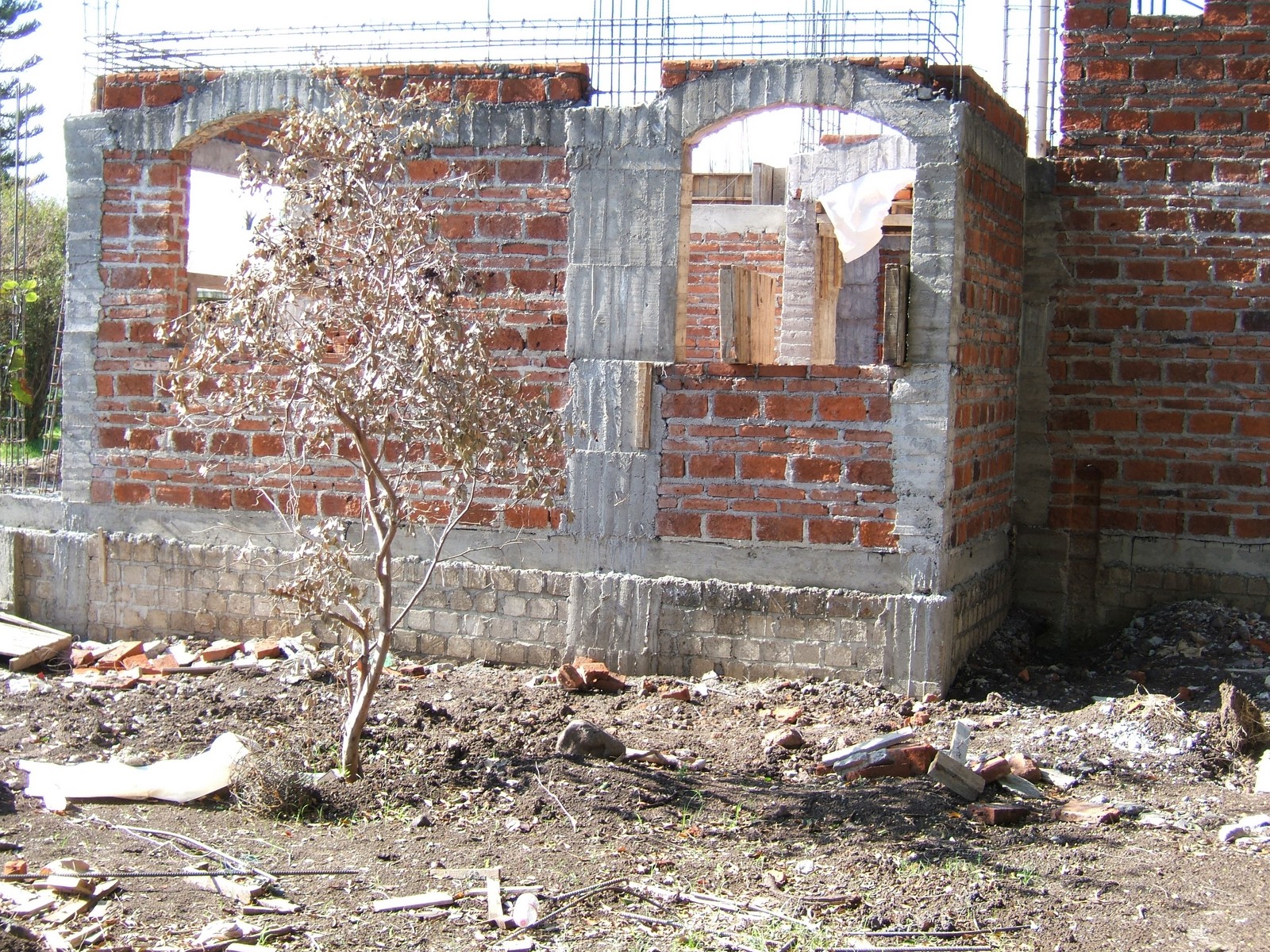

Dalas de la Cocina y la Sala Familiar

La cocina y la sala familiar con la dala parcialmente hecha.

21 jun 2006

Dalas de la Estancia

La estancia con la dala arriba para la planta baja parcialmente hecha.

21 jun 2006

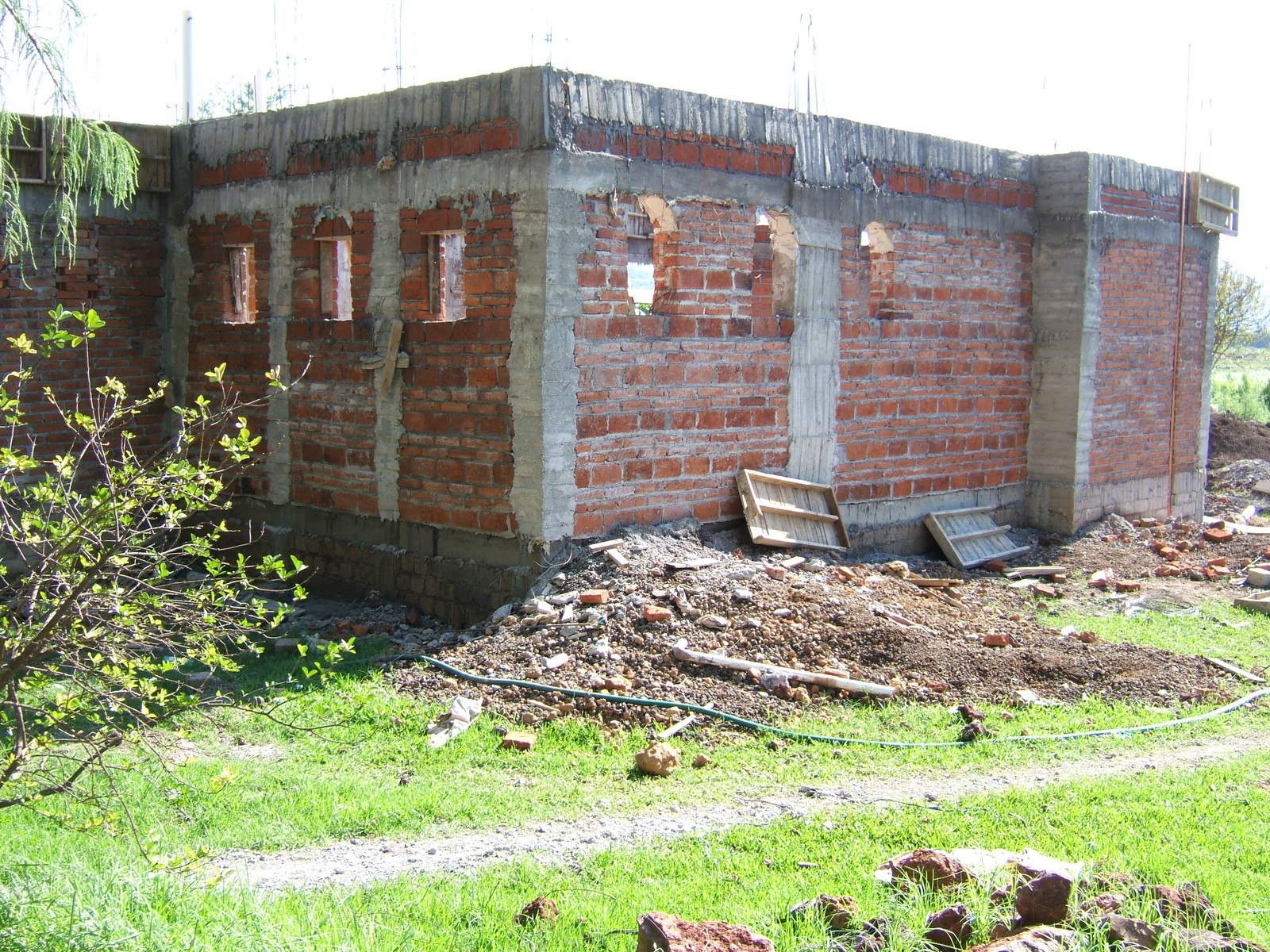

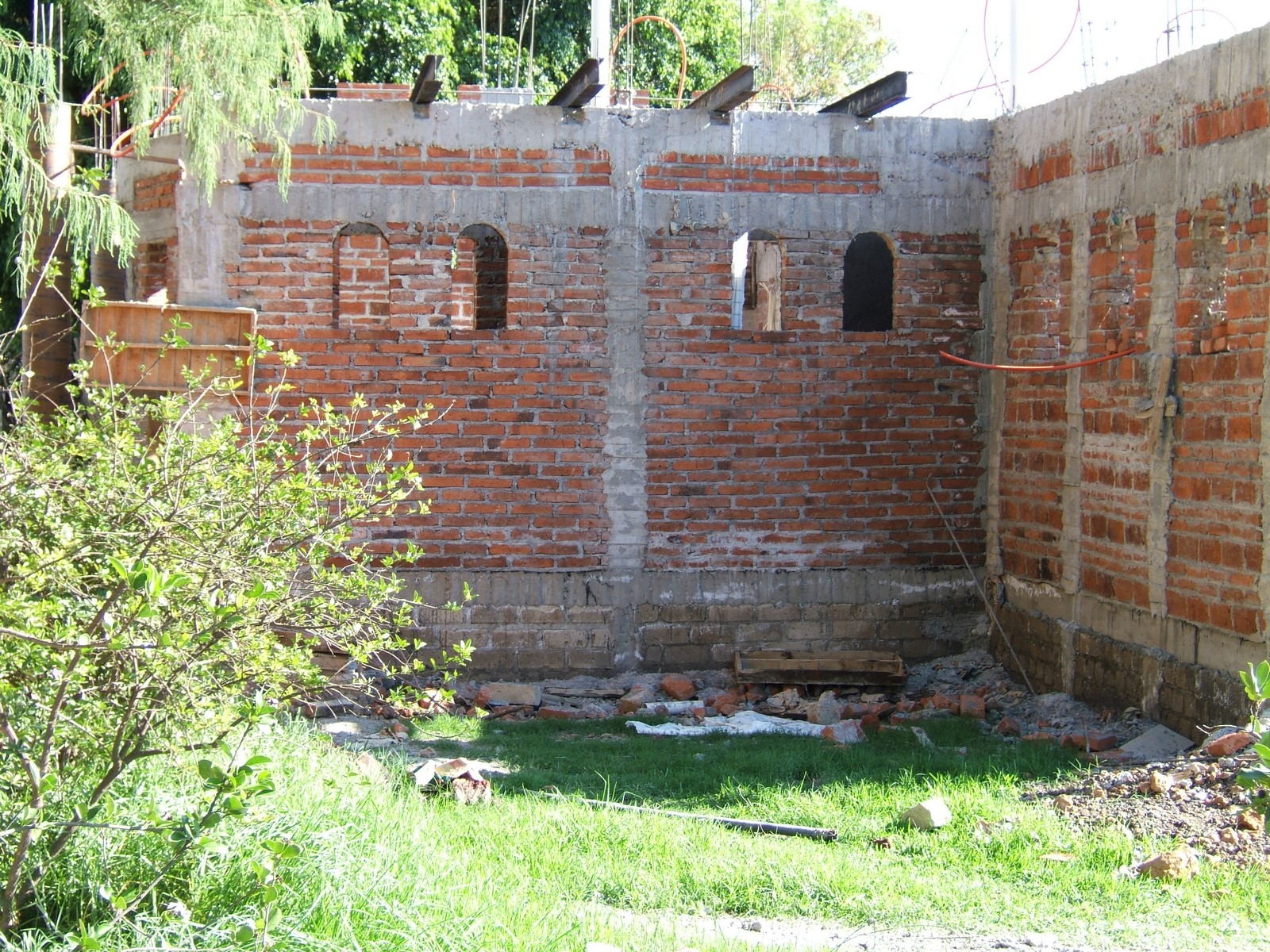

Lado de la Estancia con Muros Terminados

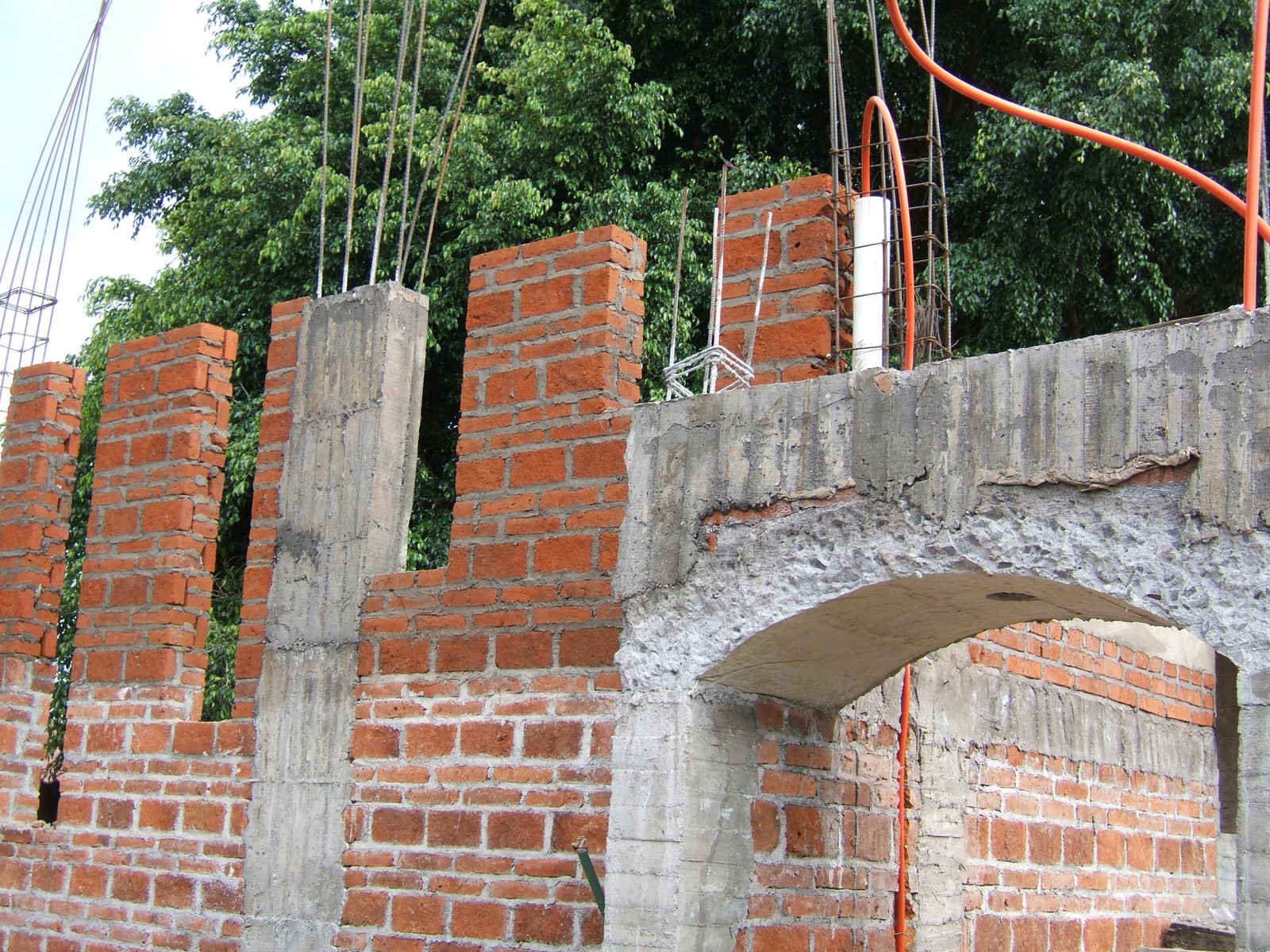

Un lado de la estancia con la dala arriba terminada. Se pondrán las viguetas de acero encima de esas dalas.

21 jun 2006

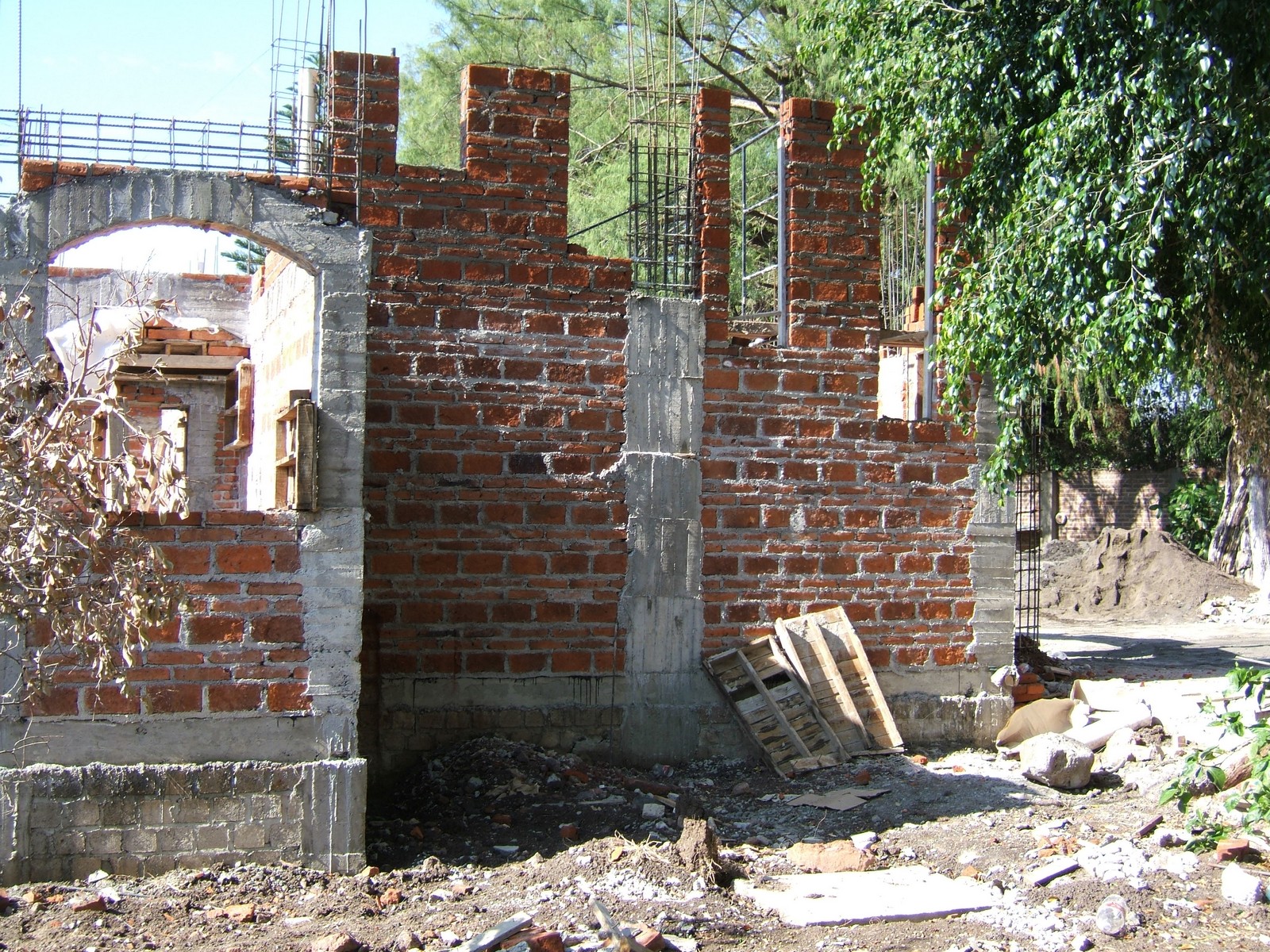

Ventanas por el Lado de las Escaleras

El otro lado de la casa, mostrando las ventanas por las escaleras estando construído encima del nivel de la planta baja.

21 jun 2006

Exterior de la Sala Familiar

Afuera de la sala familiar. La entrada para el ingreso de electricidad se puede ver a la derecha.

22 jun 2006

Comienzo de la Instalación de Mangueras y Tubos

Se instala el cableado y la plomería en este momento, según muestra en esta vista de la cocina. El conducto elevado a la izquierda es para el contacto para la barra de la cocina; el contacto y fuente de agua para el refrigerador están a la derecha.

24 jun 2006

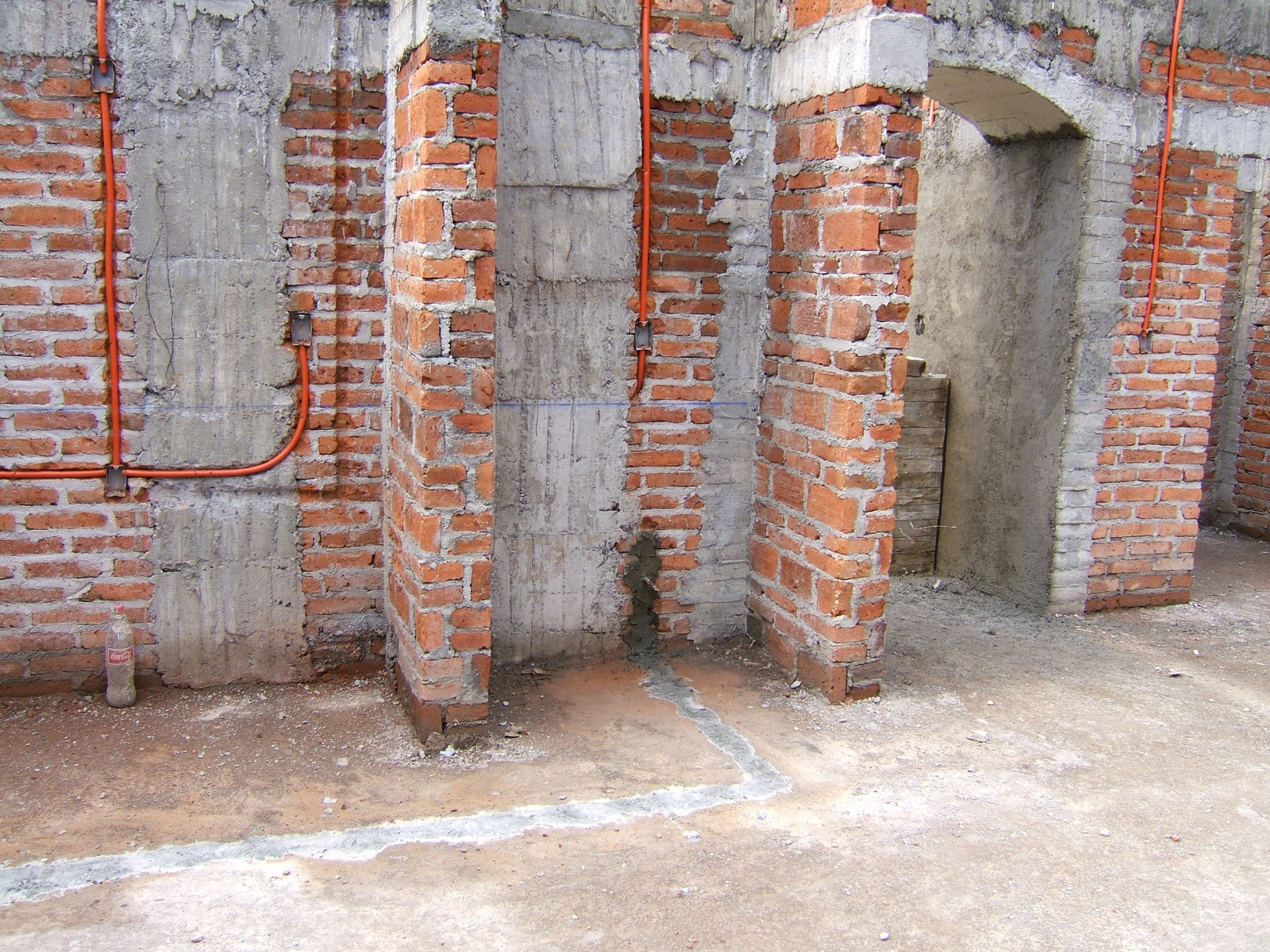

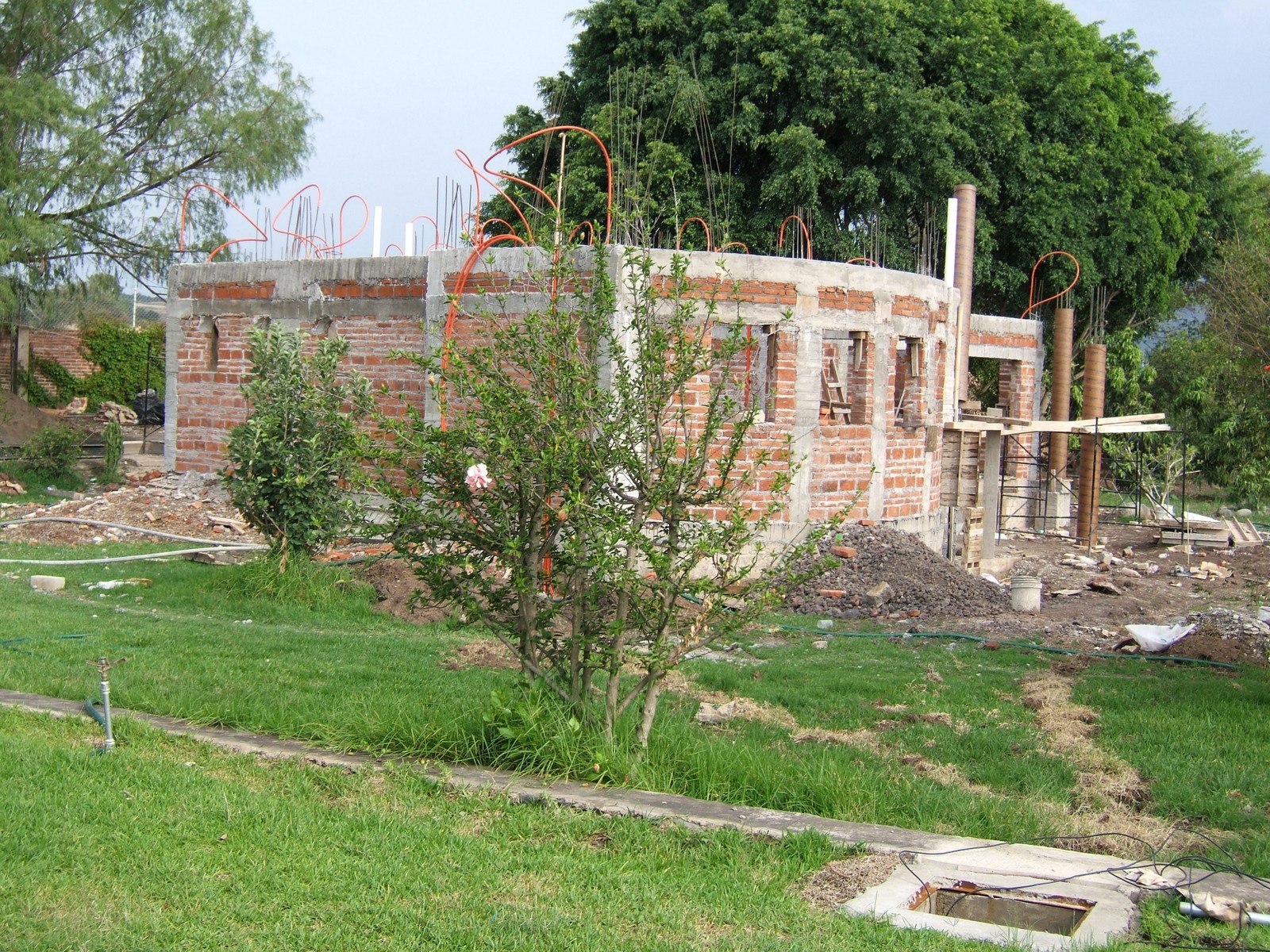

Instalaciones Eléctricas Dentro y Fuera

Todas las paredes ahora tienen una altura de 2.7m. Hay numerosas mangueras naranjas para cable eléctrico. En el primer plano está uno de varios registros para los cables eléctricos abajo de la tierra. A la derecha, las tres columnas están recubiertas con tubos, listas para llenar con concreto marmolado más tarde.

Ayer, recibimos el permiso para empezar la construcción de la casa. AHORA ES LEGAL!

24 jun 2006

Mangueras Fuera y Tubos Cubiertos

Una vista del área del comedor mostrando la entrada de la estancia, y algo de la plomería que se ha unido con cemento en su sitio.

24 jun 2006

Ventanas de Escaleras y Arco de Sala Familiar

Una vista de las ventanas por las escaleras, con el arco encima de la entrada de la sala familiar a la derecha.

24 jun 2006

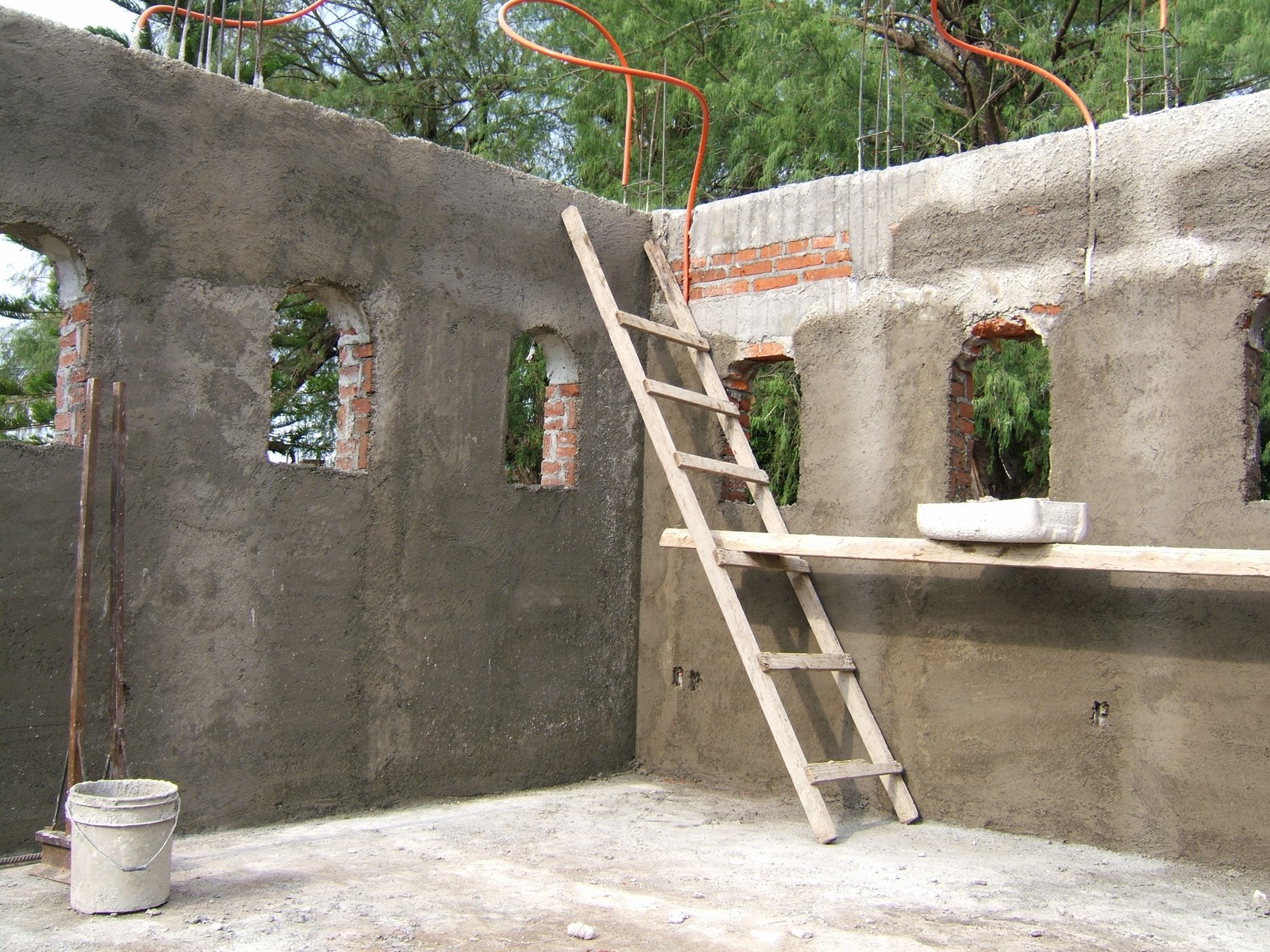

Comienzo de Aplicar Enjarre en la Estancia

La sección alta de la estancia mostrando el comienzo de aplicación de enjarre a las paredes, y contactos para electricidad y comunicaciones.

30 jun 2006

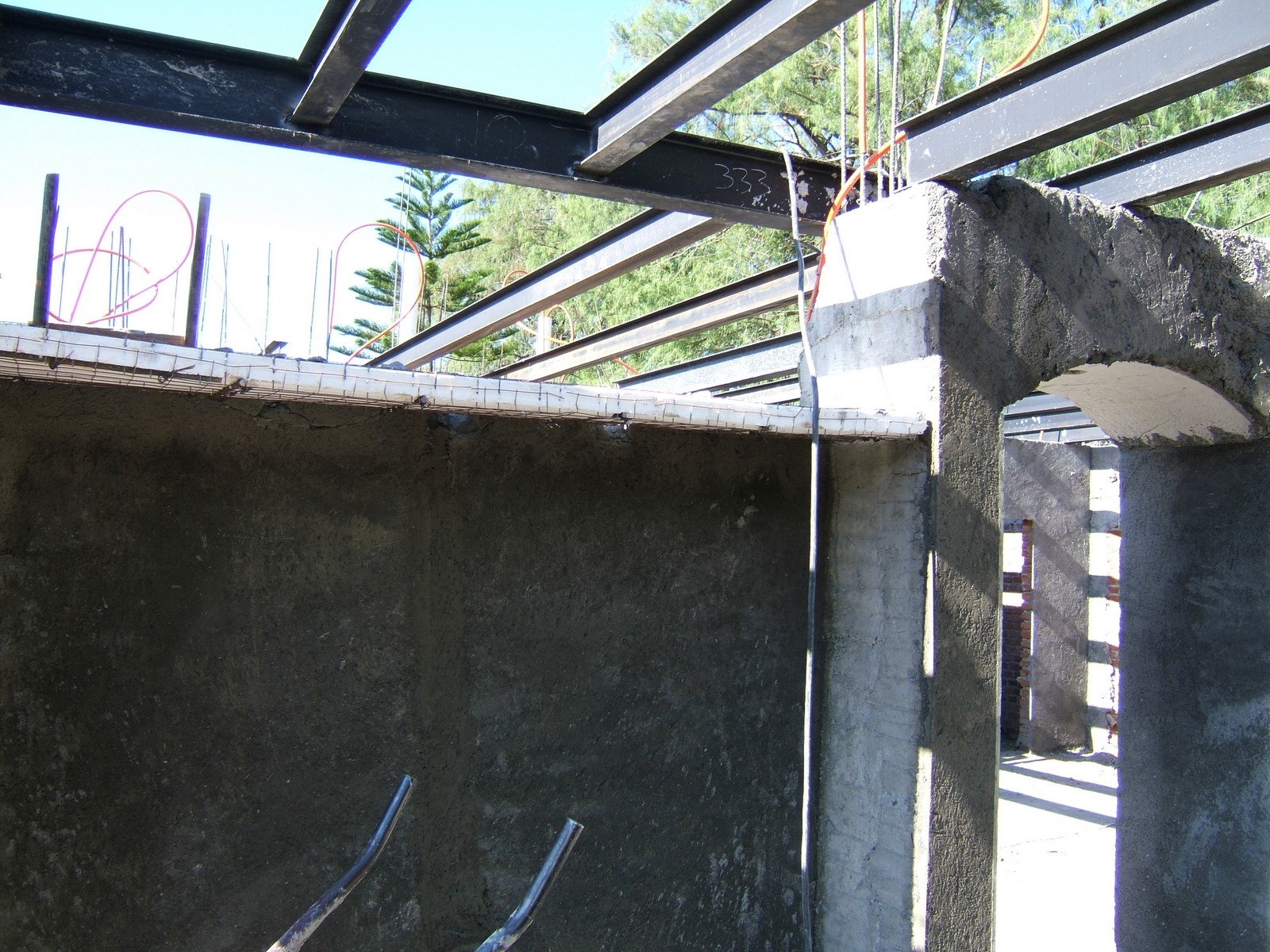

Comienzo de Colocación de Viguetas

El siguiente paso es colocar viguetas de acero para los techos. Aunque son muy pesadas, las levantan en sus sitios a mano. Esta vista es de adentro de la sala familiar, y también muestra viguetas encima del recibidor.

30 jun 2006

Vigueta Grande del Recibidor

Una vista del recibidor mostrando la vigueta 8x5¼ que corre por todo el fondo de la casa; esta vigueta pesa 360Kg. A ésta están soldadas viguetas 6x4 y 8x4 que soportarán el techo de bóveda.

30 jun 2006

Viguetas Sobresaliendo para el Baño Principal

Esta vista muestra que las viguetas encima del recibidor sobresalen para soportar el piso del baño principal y vestidor en la planta alta.

30 jun 2006

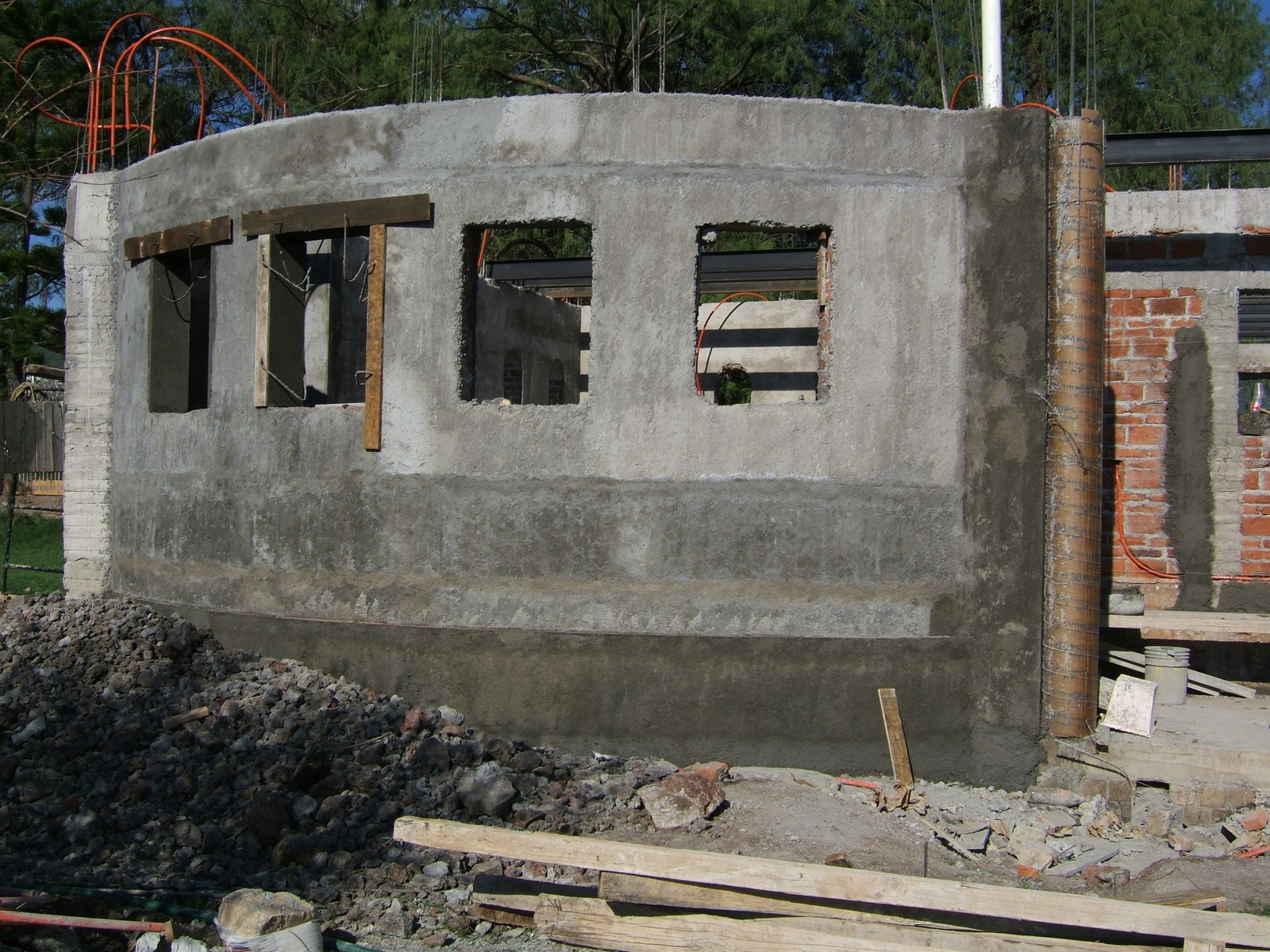

Aplicación de Enjarre Afuera de la Estancia

En este momento, se cubren las paredes ambas interiores y exteriores con enjarre. Se tira este a la pared y se arregla con una paleta para una primera mano gruesa y áspera. Se aplica una segunda mano menos gruesa y se arregla con un barra rectangular de aluminio que tiene un largo de acerca de 2m para conseguir un acabado plano y uniforme.

30 jun 2006

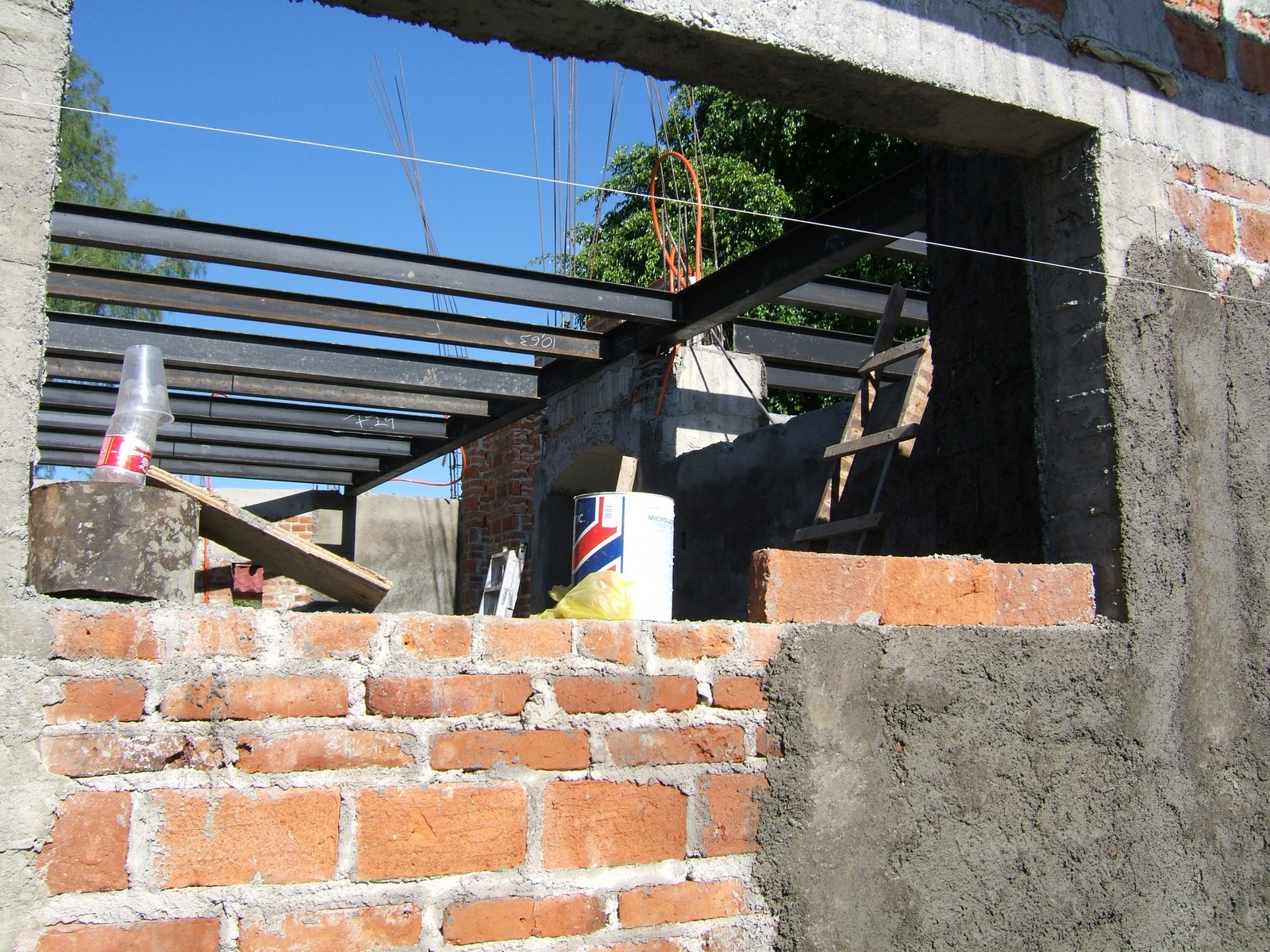

Viguetas en el Recibidor de la Cocina

Una vista del patio cubierto mostrando las viguetas en el recibidor y la sala familiar; la pared tiene su primera mano de enjarre.

06 jul 2006

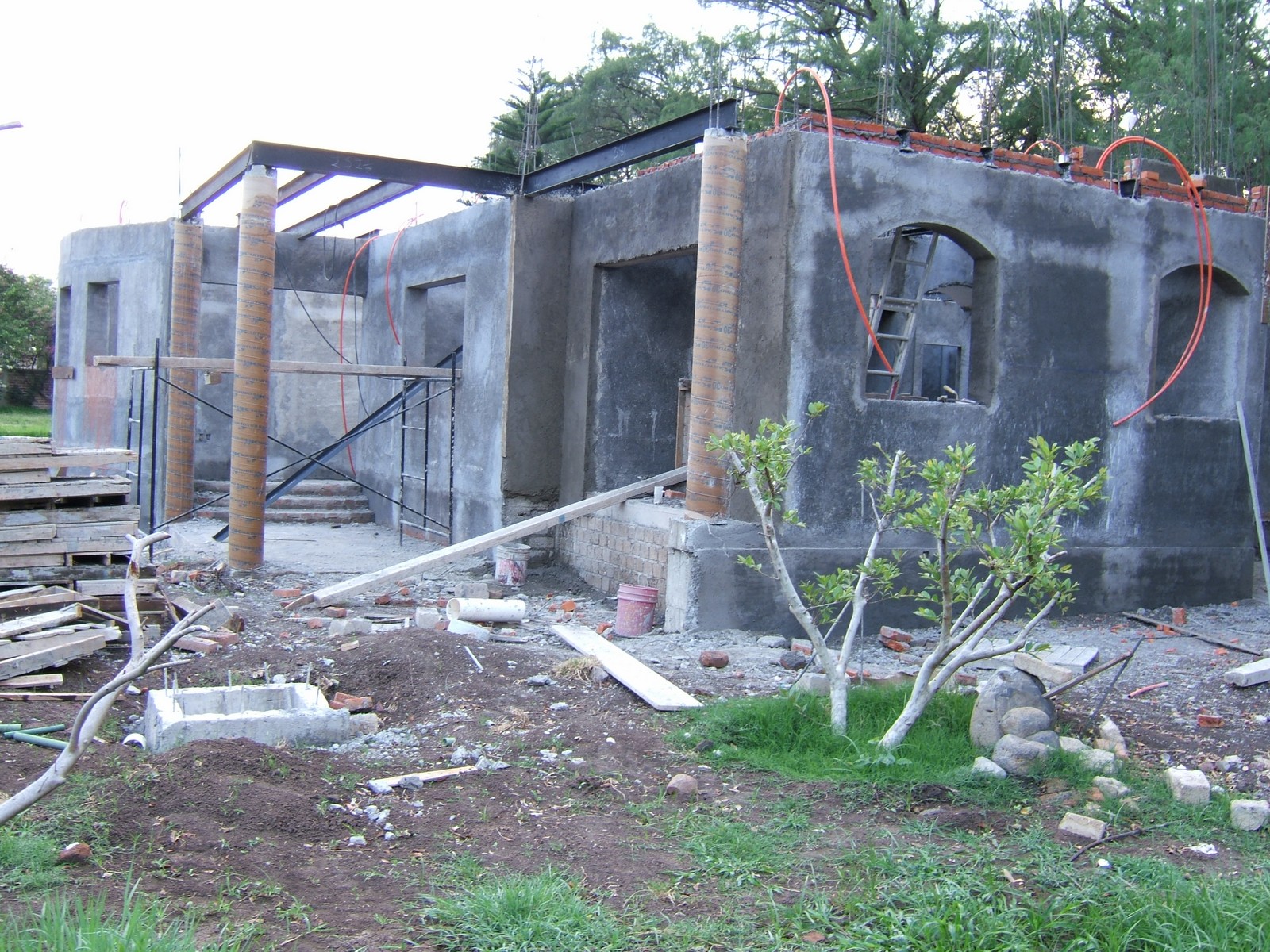

Casi Terminado el Colocado de Viguetas y Enjarrado

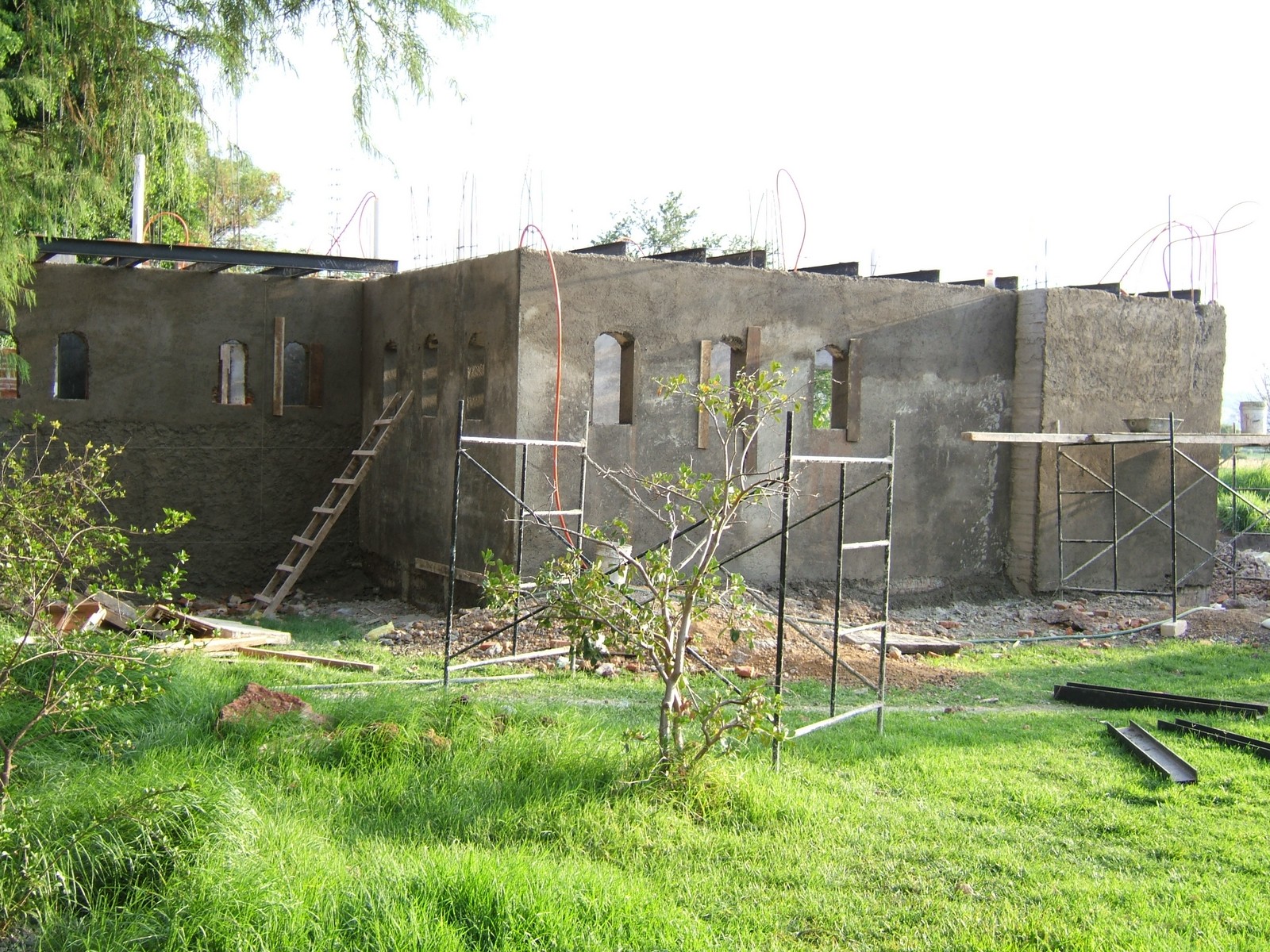

En este momento, el trabajo sobre las viguetas de acero está casi terminado, así es el cubrir del interior y el exterior de la casa con cemento. Se acaba de comenzar el trabajo sobre los techos de bóveda en la sala familiar.

07 jul 2006

Contrucción de las Escaleras

El comienzo de la construcción de las escaleras.

07 jul 2006

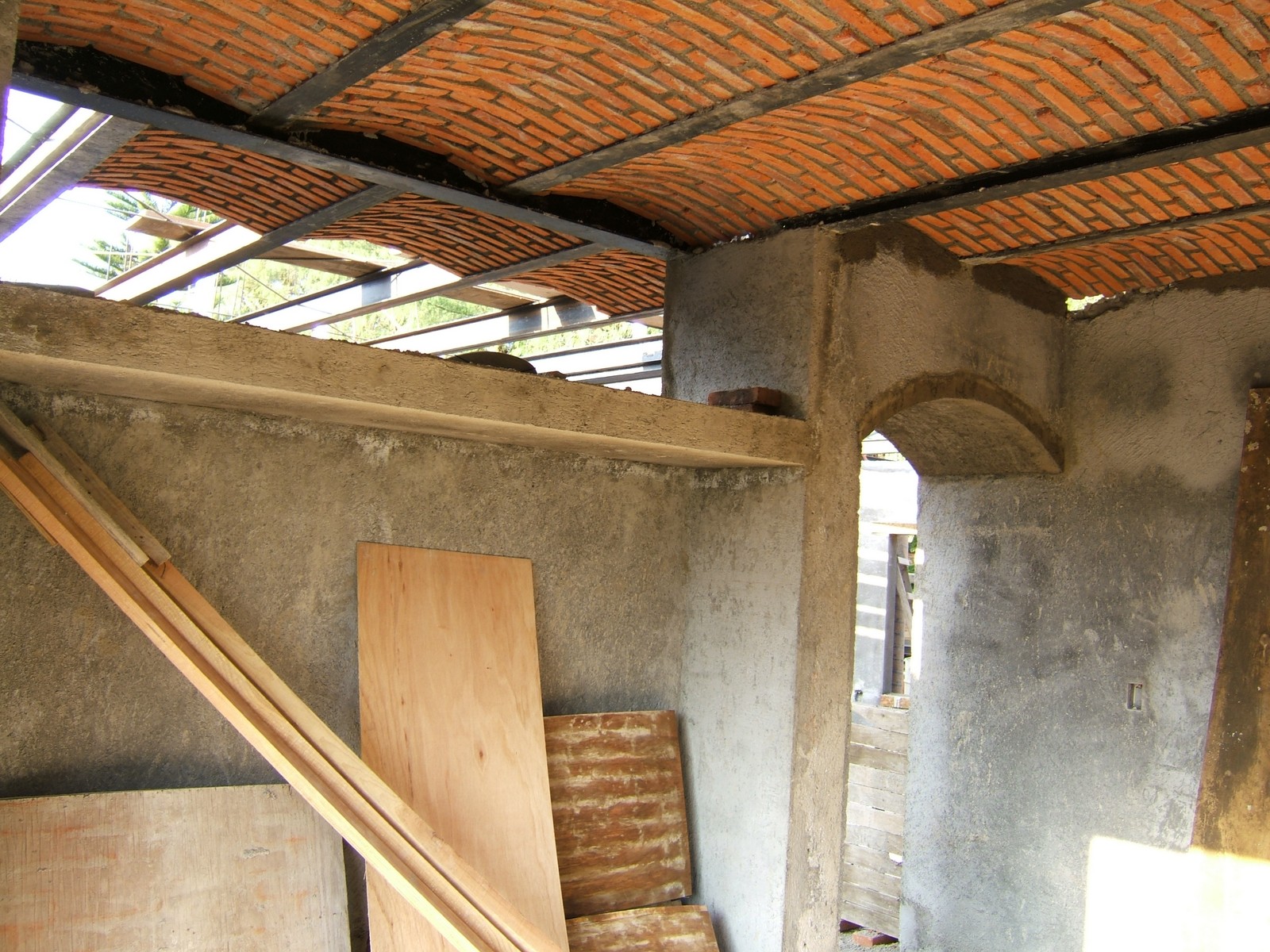

Techo de Bóveda en la Sala Familiar

El techo de bóveda en la sala familiar. Este tipo de techo tiene arcos de tabique entre viguetas de acero, y es intrínsicamente robusto.

07 jul 2006

Vista del Cancel de la Entrada Principal

Una vista cerca de la puerta con la aplicación de enjarre de las paredes casi terminada.

10 jul 2006

Vista desde el otro lado del Canal

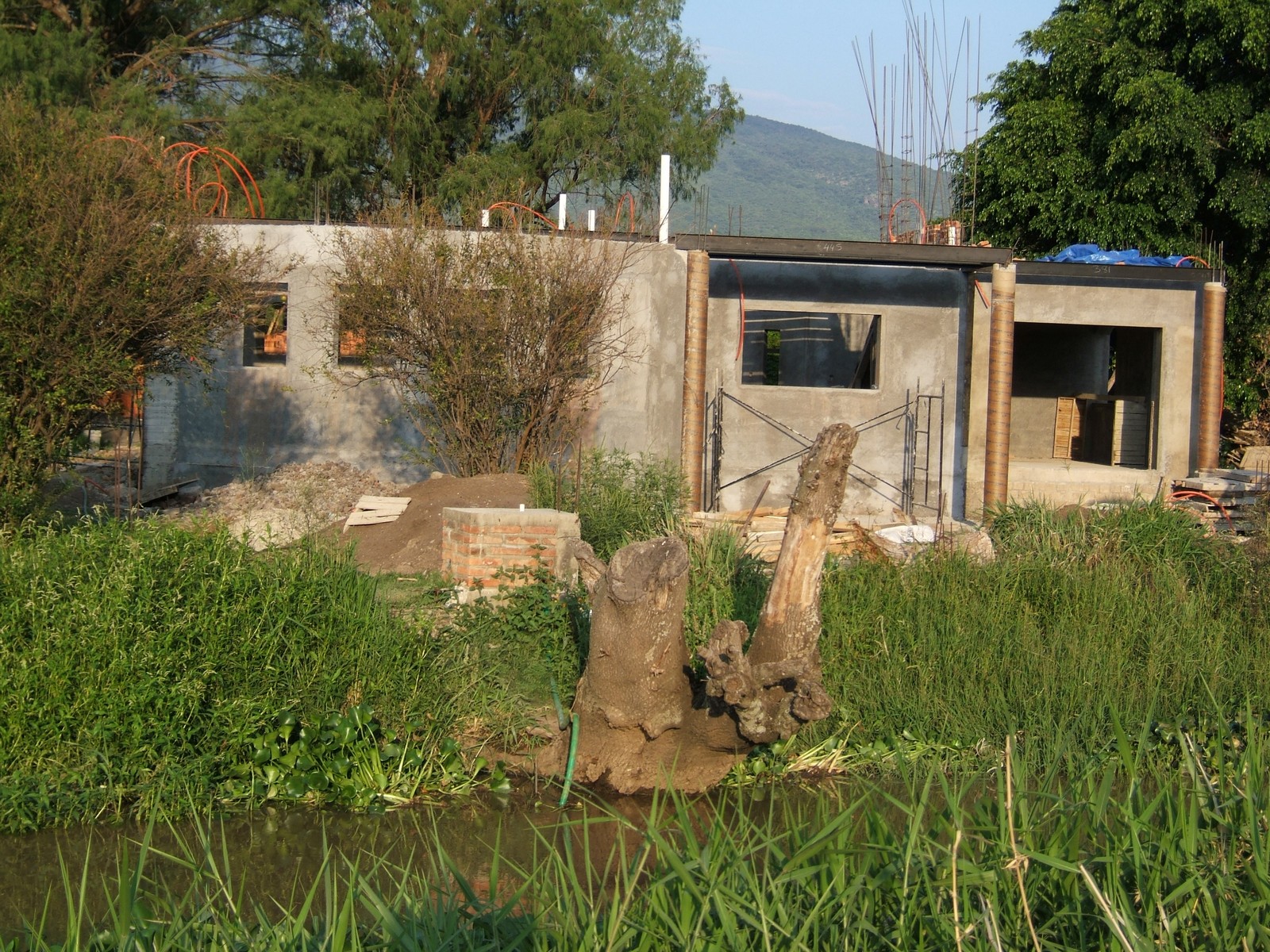

La construcción como se ve del otro lado del canal.

10 jul 2006

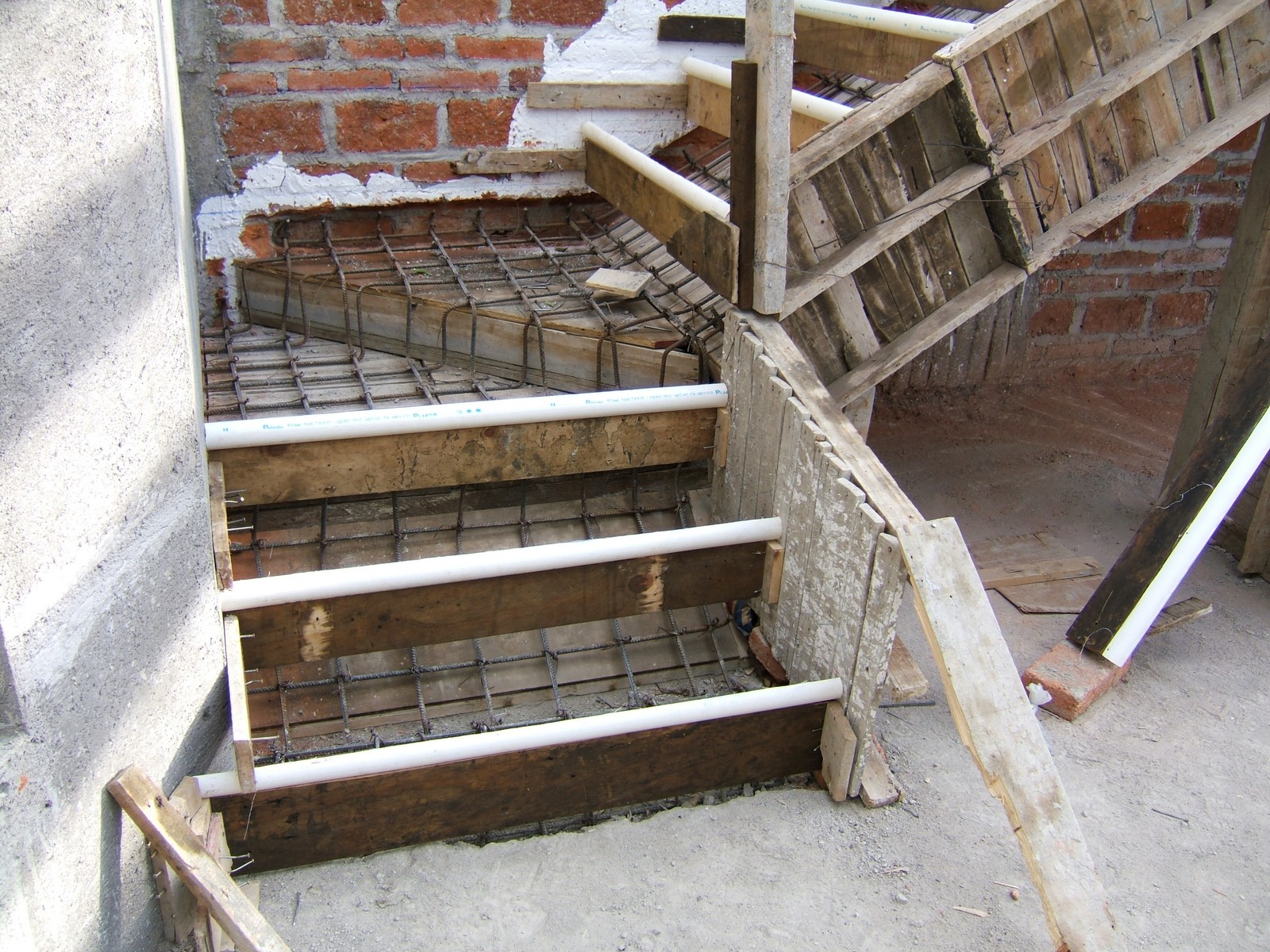

Escaleras con Refuerzos y Tablas de Madera

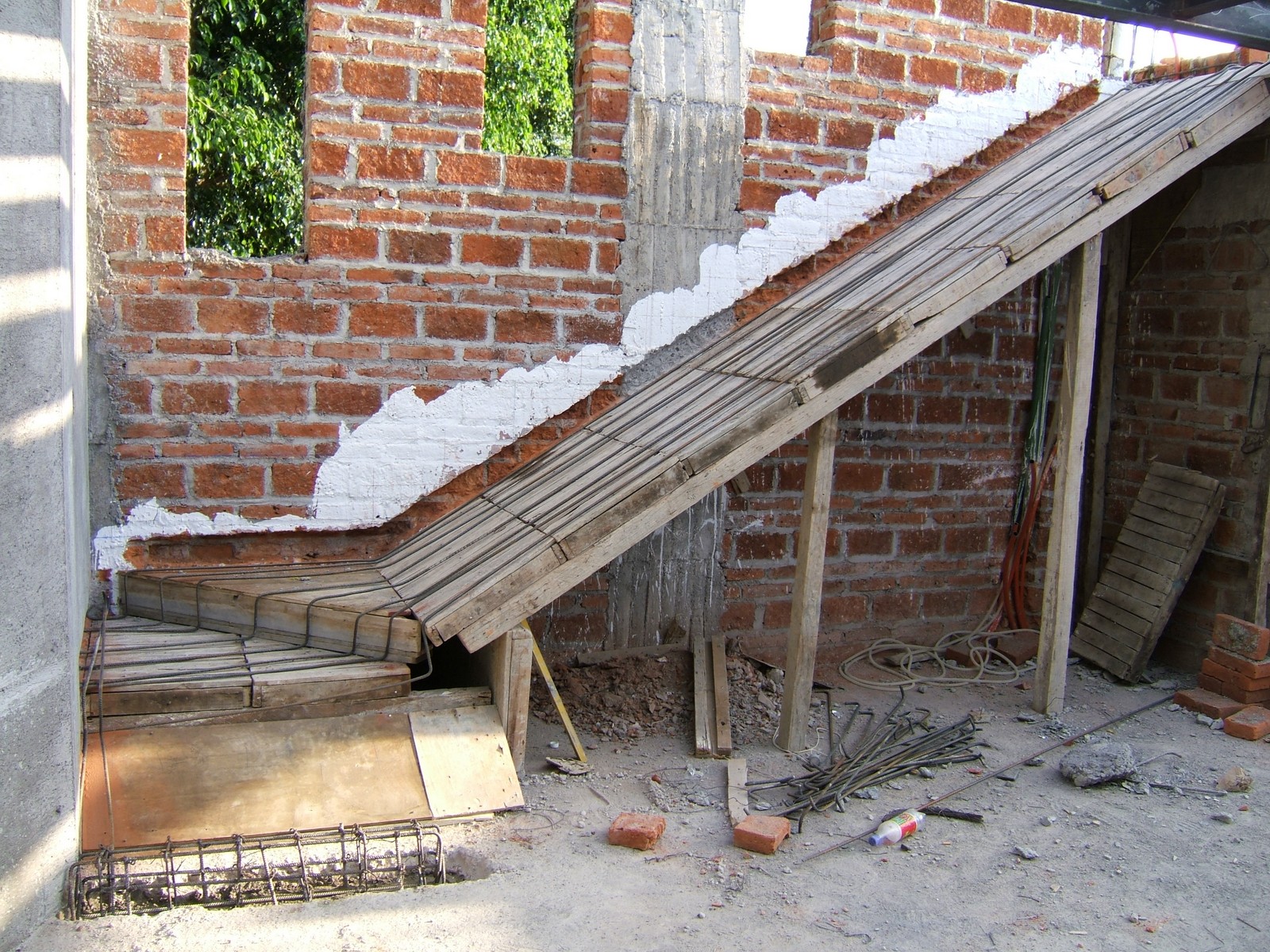

Las escaleras con refuerzos de acero y moldes en sus sitios, listas para vertir el concreto. Se usan tubos de PVC que se han cortado en dos para formar las orillas curvas de las escaleras.
