"El Refugio" - Planos de la Casa

Esta página muestra los planos principales de la casa, sin los numerosos dibujos estructurales y notas explicativas.

Para agrandar la miniatura en su sitio, haz clic y mantén oprimido el botón.
Para una vista de alta resolución en una ventana nueva, haz clic en la lupa a la derecha (acerca al 100% para ver todas las detalles).

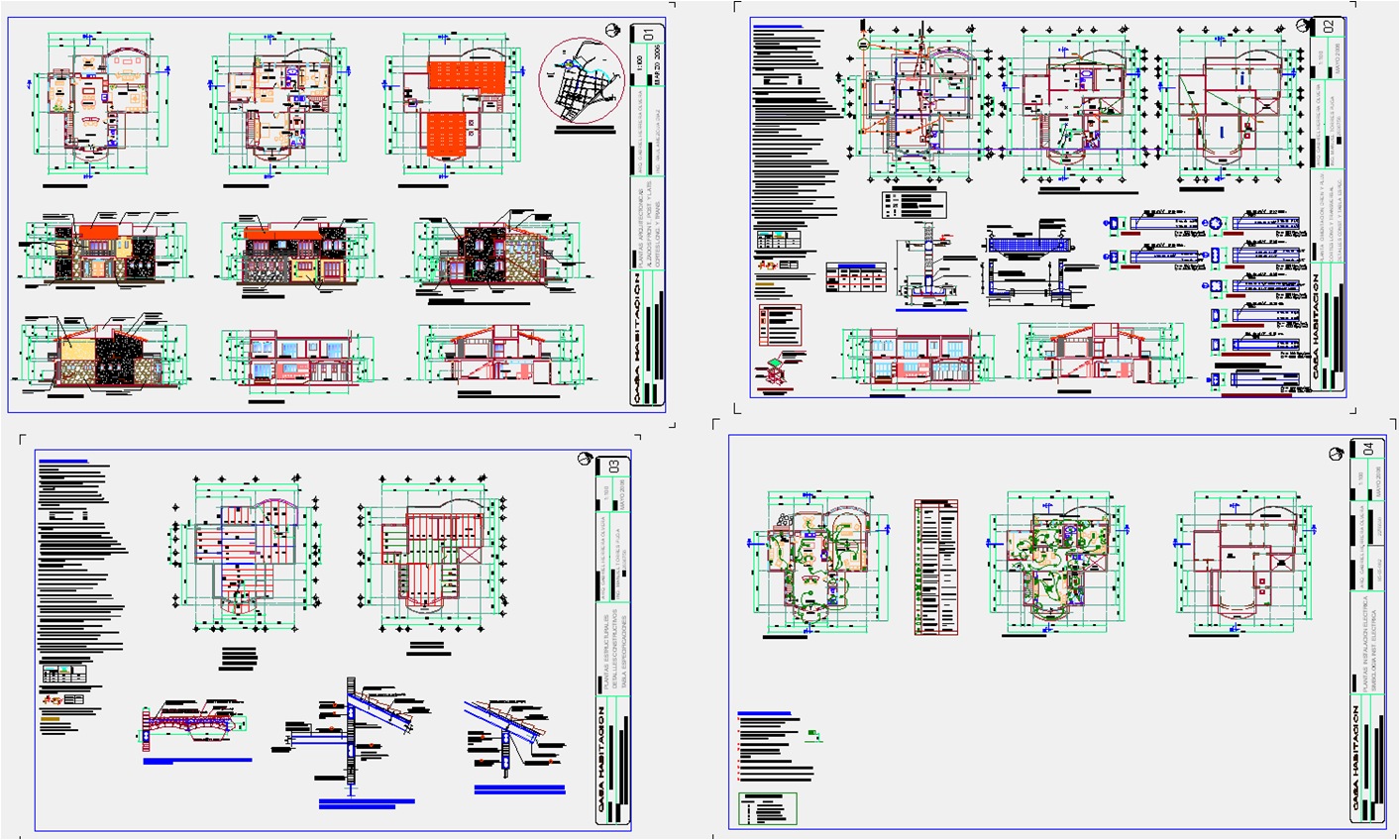

	Juego Completo de Planos Estos planos deben ser firmados por un ingeniero estructural para pedir permiso para construir la casa.
	Pisos
	Plano de Planta Baja Áreas encerradas son un recibidor grande con área de comedor y cocina detrás de una mámpara, medio baño, guardarropa, estancia grande de dos niveles, sala de descanso, y espacio abajo de las escaleras (total 146m²). Áreas exteriores incluyen un pórtico y un patio cubierto (total 24m²). Los muros exteriores del frente son de doble espesor, y los demás son principalmente de espesor 3/2. Esto ayuda a mantener fresca la casa. La altura mínima de los techos de bóveda (desde el piso hasta la vigueta) es de 2.7m.
	Plano de Planta Alta Áreas encerradas son las recámaras 1-3, estudio, dos baños completos, vestidor, escaleras, área de descanso, y cuarto de lavado (total 130m²). También hay una terraza, balcón cubierto, patio de tendido, y balcón de recámara principal (total 40m²). De nuevo, los muros exteriores son de espesor doble o 3/2, y todos los techos son de bóveda (los techos inclinados en las recámaras 1 y 3, el estudio, y el baño compartido son de bóveda Catalana). La altura de los techos inclinados hasta las viguetas son desde 2.6m hasta 4.5m; la altura de los techos planos es de 2.8m.
	Plano de la Azotea Hay escaleras de fierro desde el patio de tendido a la parte plana de la azotea. Los techos que se muestran de rojo son inclinados con tejas. Sobresalen la terraza al lado trasero, y el balcón de la recámara principal por el frente. El área principal plano de 52m² dá hermosas vistas panorámicas. Hay dos otras áreas planas por los dos lados de la recámara principal, las cuáles se puede alcanzar por el área principal. La altura del muro alrededor del área principal es de 1.10m, excepto que por la recámara principal es de 1.6m.
	Alzados y Cortes
	Alzado Este
	Alzado Norte
	Alzado Oeste
	Alzado Sur
	Corte Norte-Sur
	Corte Oeste-Este
	Planos Estructurales
	Plano de la Cimentación
	Plano de Instalaciones Sanitarias (Planta Alta)
	Plano Entrepiso
	Plano Azoteas
	Planos de Instalaciones Eléctricas y de Plomería Estos planos muestran instalaciones de agua, gas, y contactos de electrícidad y comunicaciones, más iluminación.
	Planta Baja
	Planta Alta
